V čistilni napravi na obrobju Šanghaja vzdrževalci zamenjajo del pocinkane jeklene cevi. Cev je bila v uporabi že več kot desetletje, pocinkana prevleka pa jo je zaščitila pred korozijo. Posadka mora povezati nov odsek z obstoječim sistemom. Imajo dve možnosti: zvariti povezavo ali uporabiti navojno prirobnico. Varjenje bi zahtevalo brušenje pocinkane prevleke, zaradi česar bi območje zvara ostalo občutljivo na korozijo. Potrebovali bi tudi dovoljenja za vroče delo in specializirano opremo. Nasprotno pa je navojno prirobnico mogoče namestiti s preprostimi ročnimi orodji, ne da bi poškodovali zaščitno prevleko in brez potrebe po vročem delu. Zato imajo pocinkani cevni sistemi prednost navojne prirobnice. Pri izbiri ne gre le za udobje; gre za ohranjanje celovitosti protikorozijske zaščite in zagotavljanje dolgoročne zanesljivosti celotnega sistema.

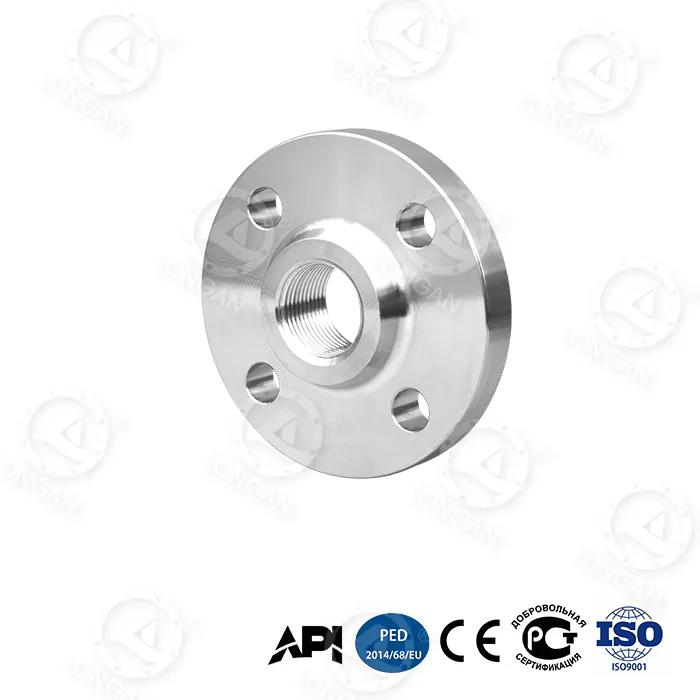

Navojna prirobnica je vrsta prirobnice, ki je povezana s cevjo z vijačnim navojem. Na voljo je v različnih velikostih in stopnjah tlaka, ki ustrezajo različnim aplikacijam. V sistemu pocinkanih cevi jenavojna prirobnicaponuja več prednosti pred drugimi vrstami prirobnic, vključno s prirobnicami z zvarjenim vratom, prirobnicami z drsečimi prirobnicami in prirobnicami s prekrivnimi spoji. Ta članek bo preučil tehnične in praktične razloge, zakaj so navojne prirobnice najprimernejša izbira za pocinkane cevne sisteme. Pokrivali bomo vpliv varjenja na pocinkane prevleke, učinkovitost namestitve navojnih povezav, tesnilne lastnosti navojnih prirobnic in specifikacije materialov, ki zagotavljajo združljivost. Zagotovili bomo tudi podrobne specifikacije izdelkov iz naše tovarne v Wenzhou Longan Flange Co., Ltd.
Prirobnica z navojem je vrsta cevne prirobnice, ki je pritrjena na cev z navojem. Prirobnica ima navojno izvrtino, ki se ujema z zunanjim navojem na koncu cevi. Za namestitev prirobnice se na koncu cevi navije navoj, prirobnica pa se privije na cev. Prirobnica je nato pritrjena na mestu s tesnilnim zvarom ali podpornim zvarom, čeprav pri številnih nizkotlačnih aplikacijah varjenje ni potrebno. Navojna povezava zagotavlja mehansko tesnilo, ki lahko prenese zmerne pritiske in temperature. Navojne prirobnice so na voljo v različnih velikostih, od 1/2 palca do 24 palcev, in v tlačnih razredih od 150 do 2500. Običajno se uporabljajo pri čiščenju vode, kemični obdelavi in industrijskih cevnih sistemih, kjer varjenje ni praktično ali zaželeno.
Zasnova navojne prirobnice je preprosta, a učinkovita. Čelnica prirobnice je običajno dvignjena ali ravna, odvisno od prirobnice. Navojna izvrtina je obdelana z natančno toleranco, da se zagotovi pravilno prileganje cevnemu navoju. Prirobnica je običajno izdelana iz kovanega jekla, litega jekla ali nerjavečega jekla, odvisno od uporabe. V pocinkanem cevnem sistemu je tudi navojna prirobnica pocinkana, da se ujema s cevjo in zagotavlja zaščito pred korozijo. Spodnja tabela povzema ključne komponente in njihove funkcije.
| Komponenta | funkcija |
| Telo prirobnice | Zagotavlja strukturno povezavo in spojno površino |
| Navojna izvrtina | Ujema se s cevnim navojem, da ustvari mehansko tesnilo |
| Prirobnica | Zagotavlja tesnilno površino za tesnilo |
| Luknje za vijake | Pustite, da se prirobnica privije na nasprotno prirobnico |
| Pocinkana prevleka | Zagotavlja zaščito pred korozijo za prirobnico in priključek |
priWenzhou Longan Flange Co., Ltd., naša tovarna proizvaja navojne prirobnice v različnih velikostih, stopnjah tlaka in materialih. Ponujamo pocinkane navojne prirobnice, ki so posebej zasnovane za uporabo v pocinkanih cevnih sistemih. Naše prirobnice so izdelane po mednarodnih standardih, vključno z ANSI B16.5, DIN in JIS, kar zagotavlja združljivost s široko paleto cevi in fitingov.
Pocinkana cev je jeklena cev, ki je bila prevlečena s plastjo cinka za zaščito pred korozijo. Cinkova prevleka deluje kot žrtvena anoda, kar pomeni, da bo korodirala prednostno na jeklo in ščitila jeklo pred rjo. Ta zaščita je učinkovita, dokler je cinkova prevleka nedotaknjena. Ko je cev varjena, toplota varilnega procesa izžge cinkovo prevleko v območju toplotnega vpliva. Zaradi tega je osnovno jeklo izpostavljeno in občutljivo na korozijo. Poleg tega lahko postopek varjenja povzroči strupene hlape iz uparjenega cinka, ki so lahko nevarni za varilca. Spodnja tabela povzema učinke varjenja na pocinkane cevi.
| Učinek | Posledica |
| Cinkov premaz je zgorel | Izpostavljeno jeklo je občutljivo na korozijo |
| Toplotno prizadeto območje | Zmanjšane mehanske lastnosti v območju zvara |
| Strupeni hlapi | nevarnost za zdravje varilcev; zahteva prezračevanje in osebno zaščitno opremo |
| Potreba po ponovnem premazovanju | Dodatno delo in materiali za obnovitev zaščite pred korozijo |
| Dovoljenje za vroče delo | Dodatni varnostni postopki in izpadi |
Zaradi teh učinkov je varjenje nezaželena možnost za povezovanje pocinkanih cevi. Druga možnost je uporaba mehanske povezave, ki ne potrebuje toplote. Navojna prirobnica je ena taka povezava. Z vijačenjem prirobnice na konec cevi z navojem se ohrani cinkova prevleka, zaščita sistema proti koroziji pa ostane nedotaknjena. V naši tovarni se zavedamo pomena ohranjanja pocinkane prevleke. Naše navojne prirobnice so zasnovane tako, da zagotavljajo zanesljivo mehansko povezavo brez ogrožanja celovitosti cevi.
Namestitev navojne prirobnice je preprost mehanski postopek, ki ne vključuje toplote. Konec cevi se navije s strojem za navijanje cevi ali ročnim navojem. Postopek navoja odstrani majhno količino materiala s konca cevi, vendar cinkova prevleka na preostalem delu cevi ostane nedotaknjena. Prirobnico nato privijemo na konec cevi z navojem. Navoji se zataknejo, da ustvarijo mehansko tesnilo. V nekaterih primerih se na navoje nanese tesnilo za navoje ali trak za izboljšanje tesnjenja. Prirobnica je nato privita na nasprotno prirobnico, s čimer je povezava dokončana. Celoten postopek je mogoče dokončati s preprostimi ročnimi orodji, brez potrebe po dovoljenjih za vroča dela ali specializirani opremi za varjenje. Spodnja tabela povzema korake namestitve prirobnice z navojem.
| korak | Akcija | Oprema |
| 1 | Odrežite cev na želeno dolžino | Rezalnik cevi ali žaga |
| 2 | Navijte konec cevi | Stroj za vrezovanje navojev v cevi ali ročni vdevalec navojev |
| 3 | Očistite niti | Žična krtača ali krpa |
| 4 | Nanesite tesnilo za navoje | PTFE trak ali lepilo za cevi |
| 5 | Prirobnico privijte na cev | Ključ za cevi |
| 6 | Zategnite prirobnico | Ključ za cevi |
| 7 | Privijte prirobnico na nasprotno prirobnico | Ključ ali udarni ključ |
Postopek namestitve je hiter, čist in varen. Lahko se izvaja na območjih, kjer vroče delo ni dovoljeno, na primer v eksplozivnih atmosferah ali v zaprtih prostorih. Prav tako odpravlja potrebo po ponovnem premazovanju območja zvara, kar prihrani čas in material. V naši tovarni nudimo podrobna navodila za namestitev naših navojnih prirobnic, naša tehnična ekipa pa vam je na voljo za pomoč pri kakršnih koli vprašanjih.
Učinkovitost tesnjenja prirobnice z navojem je odvisna od kakovosti vpetja navoja in uporabe ustreznega tesnila za navoje. Če je pravilno nameščen, lahko navojna povezava zagotovi neprepustno tesnilo za zmerne tlake in temperature. Stopnja tlaka prirobnice z navojem je določena z njeno zasnovo, materialom in velikostjo. Standardne navojne prirobnice so na voljo v tlačnih razredih od 150 do 2500. Spodnja tabela povzema tipične ocene tlaka in temperature za naše navojne prirobnice.
| Tlačni razred | Največji tlak (bar) | Najvišja temperatura (°C) | Tipična uporaba |
| Razred 150 | 20 | 200 | Nizkotlačna voda, HVAC |
| Razred 300 | 50 | 200 | Srednjetlačna voda, procesne cevi |
| Razred 600 | 100 | 200 | Visokotlačna voda, industrijski sistemi |
| Razred 900 | 150 | 200 | Visokotlačne industrijske aplikacije |
| Razred 1500 | 250 | 200 | Zelo visokotlačne aplikacije |
| Razred 2500 | 420 | 200 | Uporaba pri ekstremnem pritisku |
Pomembno je upoštevati, da je nazivni tlak navojnega priključka na splošno nižji kot pri varjenem priključku iste velikosti in razreda. To je zato, ker navoji zmanjšajo debelino stene cevi in ustvarijo koncentracijo napetosti. Zaradi tega se navojne prirobnice običajno uporabljajo v aplikacijah z nižjim tlakom ali kjer je debelina stene cevi zadostna za namestitev navojev. V pocinkanem cevnem sistemu mora biti nazivni tlak navojne prirobnice usklajen z nazivnim tlakom cevi in sistema. V naši tovarni vam lahko pomagamo pri izbiri ustreznega tlačnega razreda za vašo aplikacijo.
Material navojne prirobnice mora biti združljiv z materialom cevi in tekočino, ki se prenaša. Pri pocinkanih cevnih sistemih je prirobnica običajno izdelana iz pocinkanega jekla, ki se ujema s cevjo in zagotavlja enako raven zaščite pred korozijo. Po potrebi je prirobnica lahko izdelana tudi iz nerjavečega jekla ali drugih materialov. Specifikacije za prirobnico z navojem vključujejo velikost, tlačni razred, material, vrsto navoja in vrsto površine prirobnice. Spodnja tabela povzema ključne specifikacije za naše pocinkane navojne prirobnice.
| Specifikacija | Možnosti |
| Velikost | 1/2" do 24" (DN15 do DN600) |
| Tlačni razred | 150, 300, 600, 900, 1500, 2500 |
| Material | Pocinkano ogljikovo jeklo, nerjavno jeklo, nodularna litina |
| Vrsta niti | NPT, BSPT, BSPP, metrika |
| Prirobnica | Dvignjen obraz (RF), ploščat obraz (FF), obročast sklep (RTJ) |
| Standardno | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Premaz | Vroče pocinkano, elektro pocinkano |
V Wenzhou Longan Flange Co., Ltd. naša tovarna izdeluje navojne prirobnice, ki izpolnjujejo te specifikacije in še več. Prirobnico lahko prilagodimo posebnim zahtevam projekta, vključno s posebnimi velikostmi, posebnimi materiali in posebnimi vrstami navojev. Naš proces nadzora kakovosti vključuje pregled dimenzij, merjenje navojev in testiranje tlaka, da zagotovimo, da vsaka prirobnica ustreza zahtevanim standardom.
Ko izbirajo prirobnico za pocinkan cevni sistem, imajo inženirji na voljo več možnosti, vključno z prirobnicami z varjenim vratom, prirobnicami z natikači, prirobnicami s prekrivnimi spoji in prirobnicami z navojem. Vsak tip ima svoje prednosti in slabosti. Spodnja tabela primerja ključne značilnosti teh vrst prirobnic.
| Vrsta prirobnice | Način namestitve | Ohranja pocinkano prevleko | Ocena tlaka | Stroški |
| Prirobnica z navojem | Privijačeno na navojno cev | ja | Zmerno | Nizka-srednja |
| Varjena vratna prirobnica | Privarjen na cev | Ne (poškodovan premaz) | visoko | Srednje visoko |
| Slip-on prirobnica | Nataknite cev in privarite | Ne (poškodovan premaz) | Zmerno | Nizka-srednja |
| Prekrivna spojna prirobnica | Uporablja se s koncem škrbine; brez varjenja cevi | Da (če je konec čepa pocinkan) | Zmerno | Srednje |
Kot kaže tabela, je navojna prirobnica edina vrsta, ki ohrani pocinkano prevleko brez potrebe po dodatnih komponentah ali postopkih. Prekrivna spojna prirobnica lahko tudi ohrani premaz, če se uporabi pocinkan končni konec, vendar zahteva več komponent in je dražja. Privarjeni vrat in prirobnice Slip-On zahtevajo varjenje, kar poškoduje premaz in zahteva ponovno nanašanje premaza. Zaradi teh razlogov je prirobnica z navojem najprimernejša izbira za pocinkane cevne sisteme.
Vprašanje 1: Kolikšen je najvišji nazivni tlak za navojno prirobnico v sistemu pocinkanih cevi?
Odgovor: Navojne prirobnice so na voljo v tlačnih razredih do 2500. Vendar pa je najvišji nazivni tlak za navojno povezavo na splošno nižji kot pri varjeni povezavi iste velikosti in razreda. To je zato, ker navoji zmanjšajo debelino stene cevi in ustvarijo koncentracijo napetosti. Za večino pocinkanih cevnih sistemov zadoščajo prirobnice razreda 150 ali 300. Pri Wenzhou Longan Flange Co., Ltd. vam lahko pomagamo pri izbiri ustreznega tlačnega razreda za vašo aplikacijo.
Vprašanje 2: Ali se lahko prirobnica z navojem uporablja pri visokotemperaturni uporabi?
Odgovor: Navojne prirobnice se lahko uporabljajo pri visokotemperaturnih aplikacijah, vendar je temperaturna ocena odvisna od materiala prirobnice in tesnila. Standardne pocinkane prirobnice iz ogljikovega jekla so primerne za temperature do 200°C. Za višje temperature bodo morda potrebne prirobnice iz nerjavečega jekla ali legiranega jekla. Pomembno je, da izberete prirobnico in tesnilo, ki ustrezata delovni temperaturi sistema.
Vprašanje 3: Katero vrsto tesnila za navoje je treba uporabiti s prirobnico z navojem?
Odgovor: PTFE trak ali lepilo za cevi se običajno uporablja kot tesnilo za navoje za navojne prirobnice. PTFE trak je enostaven za nanašanje in zagotavlja dobro tesnjenje za vodo in številne druge tekočine. Pipe dope je pasta, ki se nanese na navoje in zagotavlja bolj robustno tesnjenje za višje pritiske. Izbira je odvisna od uporabe in tekočine, ki se prenaša. Vedno upoštevajte priporočila proizvajalca za tesnilno maso.
Vprašanje 4: Kako zagotovim povezavo brez puščanja z navojno prirobnico?
Odgovor: Da zagotovite povezavo brez puščanja, sledite tem korakom: temeljito očistite navoje, enakomerno nanesite tesnilo za navoje, ročno privijte prirobnico na cev in jo zategnite s cevnim ključem. Ne zategnite preveč, saj lahko poškodujete navoje ali počite prirobnico. Uporabite kalibriran momentni ključ, če je na voljo. Na koncu privijte prirobnico na nasprotno prirobnico in privijte vijake v obliki zvezde, da zagotovite enakomeren pritisk na tesnilo. Naša tovarna ponuja podrobna navodila za namestitev z našimi navojnimi prirobnicami.
Vprašanje 5: Ali so pocinkane navojne prirobnice primerne za sisteme pitne vode?
Odgovor: Da, pocinkane navojne prirobnice so primerne za sisteme s pitno vodo, pod pogojem, da je pocinkanje opravljeno po standardu, ki je odobren za stik s pitno vodo. Cinkova prevleka je inertna in ne izpira škodljivih snovi v vodo. V naši tovarni uporabljamo vroče cinkanje, ki izpolnjuje zahteve ASTM A153 in druge ustrezne standarde za uporabo s pitno vodo.
Sistemi pocinkanih cevi dajejo prednost prirobnicam z navojem, ker nudijo kombinacijo učinkovitosti namestitve, zaščite pred korozijo in celovitosti povezave, ki je ne more doseči nobena druga vrsta prirobnice. Navojna povezava odpravlja potrebo po varjenju, ki bi poškodovalo pocinkano prevleko in izpostavilo cev koroziji. Omogoča hitro, čisto in varno namestitev brez dovoljenj za vroča dela ali posebne opreme. Ohranja cinkovo prevleko, kar zagotavlja, da zaščita celotnega sistema proti koroziji ostane nedotaknjena. Zagotavlja tudi zanesljivo, neprepustno tesnilo za zmerne pritiske in temperature. V Wenzhou Longan Flange Co., Ltd. naša tovarna izdeluje visokokakovostne navojne prirobnice, ki so zasnovane posebej za pocinkane cevne sisteme. Uporabljamo le najboljše materiale in sledimo strogim postopkom nadzora kakovosti, da zagotovimo, da vsaka prirobnica ustreza najvišjim standardom učinkovitosti in zanesljivosti.
