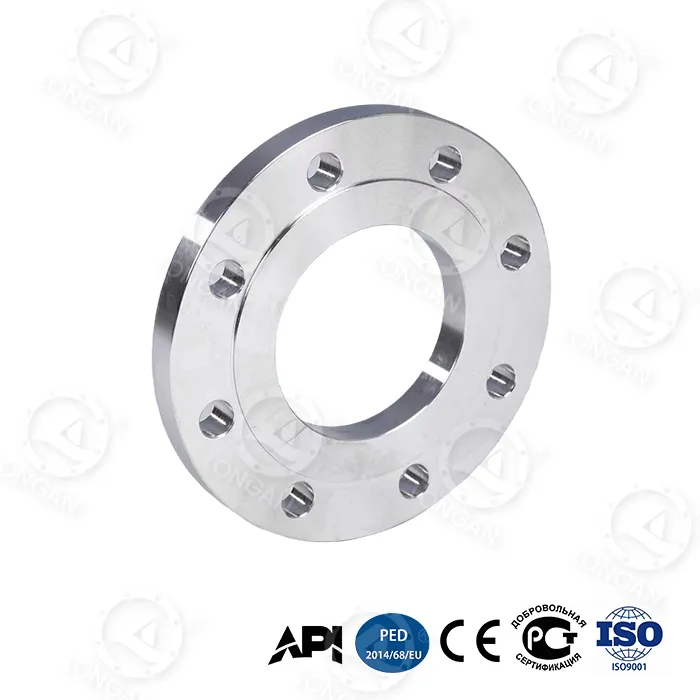

Kako ravna varilna prirobnica 304 z gladko površino preprečuje puščanje?

Povzetek članka:Ravna varilna prirobnica 304 z gladko površino pomaga ustvariti zanesljivo cevno povezavo, ko se njena tesnilna površina, tesnilo, mere in pogoji namestitve pravilno ujemajo. V podjetju Wenzhou Longan Flange Co., Ltd. izdelujemo industrijske prirobnice z lastnimi zmogljivostmi kovanja, strojne obdelave in testiranja. V tem članku pojasnjujemo, kako kakovost površine prirobnice, izbira materiala, dimenzijska natančnost in postopki namestitve delujejo skupaj, da zmanjšajo tveganja puščanja v industrijskih cevovodnih sistemih.

Kazalo

• Kaj povzroča puščanje na prirobničnem priključku?
• Kako gladek obraz pomaga preprečevati puščanje?
• Kako uskladiti tesnilo s prirobnico?
• Zakaj so dimenzije in nazivni tlaki pomembni?
• Kako lahko kupci preverijo kakovost prirobnice?
• Kje se uporabljajo 304 gladke čelne prirobnice?
• Pogosto zastavljena vprašanja

Kaj povzroča puščanje na prirobničnem priključku?

Puščanje prirobnice se redko zmanjša samo na en dejavnik. Po naših izkušnjah je treba povezavo obravnavati kot celoten sklop, vključno s ploskvami prirobnic, tesnilom, sorniki, poravnavo cevi in ​​pogoji delovanja. Prirobnica, izdelana na pravilno nazivno velikost, lahko še vedno pušča, če je njena tesnilna površina poškodovana ali če tesnilo ni primerno za procesno tekočino. Pri ocenjevanju aRavna varilna prirobnica 304 gladka površina, priporočamo, da pred namestitvijo preverite naslednje možne vzroke:

• Neenakomerne tesnilne površine:Zvitost, praske, udrtine ali prevelike površinske nepravilnosti lahko preprečijo enakomeren stik tesnila.
• Napačna izbira tesnila:Tesnilo, ki ne prenese tekočine, temperature ali tlaka, se lahko pokvari ali izgubi sposobnost tesnjenja.
• Nepravilno poravnane cevi:Prekomerna obremenitev cevi ali slaba poravnava lahko povzročita neenakomerne obremenitve na prirobničnem spoju.
• Neenakomerna obremenitev vijaka:Nepravilna zaporedja zategovanja ali nedosledne obremenitve vijakov lahko zmanjšajo stiskanje tesnila na določenih območjih.
• Neprimerni pogoji delovanja:Nihanje tlaka, toplotno kroženje, vibracije in korozija lahko vplivajo na dolgoročno celovitost spoja.

Zgodnje prepoznavanje teh tveganj pomaga nabavnim ekipam in projektnim inženirjem, da določijo prave proizvodne tolerance in zahteve za namestitev, namesto da se zanašajo samo na material prirobnice.

Kako gladek obraz pomaga preprečevati puščanje?

Gladka tesnilna površina zagotavlja kontaktno površino za tesnilo med dvema povezanima komponentama. Ko geometrija obraza in površinska obdelava izpolnjujeta določene zahteve, se lahko tesnilo stisne bolj dosledno in zapolni majhne površinske nepravilnosti. To pomaga zmanjšati potencialne poti puščanja čez spoj. Vendar gladka ne pomeni samodejno neprepustnost. Ustrezna površinska obdelava je odvisna od materiala tesnila, oblike prirobnice, veljavnega standarda in pogojev uporabe. Preveč groba površina lahko moti stik s tesnilom, medtem ko lahko neprimerna končna obdelava ali poškodovana površina ogrozi tesnjenje. Za ploščato varilno prirobnico 304 z gladko površino morajo kupci potrditi tri pomembne značilnosti:

• Ravnost obraza:Tesnilna površina mora ostati znotraj tolerance dimenzij, določene v odobreni risbi ali veljavnem standardu.
• Hrapavost površine:Zahtevana končna obdelava mora ustrezati priporočilom proizvajalca tesnila in specifikaciji prirobnice.
• Stanje površine:Končno površino je treba pregledati glede vidnih prask, udrtin, korozije in strojnih napak, ki bi lahko vplivale na stik s tesnilom.

Wenzhou Longan Flange Co., Ltd. skrbi za kovanje in strojno obdelavo v podjetju, kar omogoča upravljanje proizvodnih zahtev v več proizvodnih fazah. Pri projektih s strogimi zahtevami glede tesnjenja bi morali kupci pred proizvodnjo določiti zahtevane vrednosti ravnosti in hrapavosti ter zahtevati zapisnike inšpekcijskih pregledov za preverjanje skladnosti.

Kako uskladiti tesnilo s prirobnico?

Tesnilo je kritičen del tesnilnega sistema. Celo pravilno obdelana prirobnica lahko pušča, če je povezana s tesnilom, ki ni združljivo s procesnim medijem ali ne more vzdrževati zadostne kompresije v delovnih pogojih. Preden naročite sklop prirobnice, priporočamo, da s projektantom ali dobaviteljem tesnila potrdite naslednje podrobnosti:

• Združljivost s tekočino:Preverite odpornost na procesno tekočino, čistilne kemikalije in druge snovi, ki lahko pridejo v stik s tesnilom.
• Temperaturno območje:Preverite normalno delovno temperaturo in predvidena temperaturna odstopanja.
• Tlačni pogoji:Potrdite, da je tesnilo primerno za navedeni delovni tlak in nihanja tlaka.
• Dimenzije tesnila:Preverite notranji premer, zunanji premer, debelino in potrebno kontaktno površino.
• Obloga prirobnice:Prepričajte se, da je oblika tesnila združljiva z določeno gladko ali ravno tesnilno površino.

Izraz "gladka površina" je treba potrditi glede na risbo in veljaven standard prirobnice. Različni standardi in proizvajalci lahko uporabljajo različno terminologijo obrnjenih površin, zato kupci ne smejo domnevati, da ima vsaka ploska stran enake dimenzije ali zahteve glede tesnjenja.

Zakaj so dimenzije in nazivni tlaki pomembni?

Dimenzijska natančnost vpliva tako na montažo kot na učinkovitost tesnjenja. Nepravilen razmik med luknjami za vijake lahko oteži namestitev, medtem ko lahko debelina prirobnice ali geometrija obloge, ki se razlikuje od odobrene zasnove, vpliva na obremenitev spoja. Tudi nazivni tlak zahteva posebno pozornost. Prirobnica iz nerjavečega jekla 304 ni samodejno primerna za vsak tlak ali temperaturo. Njegovi dovoljeni pogoji delovanja so odvisni od veljavnega standarda, velikosti, dizajna, lastnosti materiala in delovne temperature. V spodnji tabeli so navedene glavne specifikacije, ki jih je vredno preveriti pred nakupom.

Specifikacija	Kaj preveriti	Pomen za preprečevanje puščanja
Razred materiala	304 nerjavno jeklo in določen standard materiala	Podpira primernost materiala in odpornost proti koroziji
Nazivna velikost	DN ali NPS, izvrtina in dimenzije sosednje cevi	Pomaga zagotoviti pravilno prileganje in poravnavo
Tesnilni obraz	Vrsta obraza, ravnost in določena hrapavost površine	Podpira dosleden stik s tesnilom
Vzorec lukenj za vijake	Premer kroga vijaka, število lukenj in premer lukenj	Pomaga doseči pravilno montažo in nalaganje vijakov
Tlak in temperatura	Projektni pogoji in veljavni nazivni tlak	Pomaga pri preprečevanju uporabe izven nazivnih pogojev prirobnice
Zahteve za tesnilo	Material, mere in omejitve delovanja	Pomaga ohraniti tesnjenje v dejanskih delovnih pogojih
Inšpekcijske evidence	Materialni certifikati in rezultati dimenzijskih pregledov	Zagotavlja dokaze, da dobavljeni izdelek ustreza specifikaciji

Za nestandardne projekte Wenzhou Longan Flange Co., Ltd. ponuja prilagojeno proizvodnjo prirobnic in storitve OEM. Zagotavljanje odobrene risbe in popolnih delovnih pogojev v fazi ponudbe pomaga zmanjšati vrzeli v specifikacijah in se izogniti dragim spremembam po proizvodnji.

Kako lahko kupci preverijo kakovost prirobnice?

Preverjanje kakovosti bi moralo zajemati material, strojno obdelavo, dimenzije in sledljivost, namesto da bi se osredotočalo le na končni videz. Naše proizvodne zmogljivosti Wenzhou Longan Flange Co., Ltd. vključujejo kovanje, strojno obdelavo in testiranje. Spletni sistem ERP podjetja podpira upravljanje proizvodnih podatkov od vnosa surovin do odpreme končnih izdelkov. Za vhodni pregled ali oceno dobavitelja predlagamo uporabo kontrolnega seznama, kot je naslednji:

• Primerjajte potrdilo o materialu in identifikacijo izdelka z naročilnico.
• Izmerite zunanji premer, debelino, izvrtino in vzorec lukenj za vijake glede na odobreno risbo.
• Preglejte tesnilno površino glede poškodb in preverite določeno ravnost in hrapavost z ustreznimi merilnimi metodami.
• Potrdite, da standard prirobnice in nazivni tlak ustrezata zahtevam projekta.
• Preverite oznake materiala in razpoložljive evidence serij za sledljivost.
• Preglejte embalažo, da zagotovite, da je tesnilna stran zaščitena med skladiščenjem in transportom.

Za zahtevne projekte cevovodov se je treba pred začetkom proizvodnje dogovoriti o merilih inšpekcije. Če projekt zahteva inšpekcijo tretje osebe, pozitivno identifikacijo materiala ali dodatno testiranje, je treba te zahteve zabeležiti v nabavni specifikaciji.

Kje se uporabljajo 304 gladke čelne prirobnice?

Prirobnice iz nerjavečega jekla 304 se uporabljajo v vrsti industrijskih cevovodov in priključkov opreme, kjer njihove mehanske lastnosti in odpornost proti koroziji ustrezajo delovnemu okolju. Tipične aplikacije lahko vključujejo sisteme, povezane z vodo, splošne procesne cevi, izbrano opremo za predelavo hrane in komunalne povezave. Primernost je treba vedno oceniti glede na dejanske pogoje delovanja:

• Vodovodne in komunalne cevi:Upoštevajte kemijo vode, temperaturo, tlak in združljivost tesnil.
• Oprema za predelavo hrane:Preverite zahteve glede čiščenja, specifikacije površinske obdelave in veljavne higienske standarde.
• Splošna kemična obdelava:Previdno preverite kemično združljivost, zlasti tam, kjer so prisotni kloridi ali agresivne snovi.
• Priključki industrijske opreme:Potrdite dimenzije parjenja, pogoje vibracij in dostop do namestitve.

Wenzhou Longan Flange Co., Ltd. proizvaja industrijske prirobnice za sektorje, vključno z nafto in plinom, petrokemično predelavo, proizvodnjo električne energije in infrastrukturo. Ustrezno vrsto prirobnice in material je treba določiti z inženirsko specifikacijo in ne samo z imenom industrije.

Pogosto zastavljena vprašanja

1. Ali lahko gladka površina popolnoma prepreči puščanje prirobnice?

Ne. Ustrezna gladka površina pomaga zagotoviti dosleden stik s tesnilom, vendar je preprečevanje puščanja odvisno tudi od združljivosti tesnil, obremenitve vijakov, poravnave, delovnih pogojev in pravilne namestitve.

2. Kakšno površinsko obdelavo naj določim za gladko čelno prirobnico 304?

Zahtevana končna obdelava je odvisna od standarda prirobnice, vrste tesnila in specifikacije projekta. Kupci morajo na risbi navesti zahtevano hrapavost in ravnost ter pri proizvajalcu potrditi veljavno metodo pregleda.

3. Ali je nerjavno jeklo 304 primerno za korozivne tekočine?

Primeren je za številna splošna okolja, vendar ne za vse korozivne medije. Kloridi in nekatere agresivne kemikalije lahko povzročijo lokalno korozijo. Pred izbiro materiala je treba pregledati procesno tekočino, koncentracijo in delovno temperaturo.

4. Katere informacije so potrebne za naročilo ploščate varjene prirobnice 304 z gladko površino?

Navedite nazivno velikost, veljavni standard, stopnjo tlaka, razred materiala, vrsto obraza, količino, zahteve glede dostave in odobreno risbo, če je na voljo. V naročilo vključite posebne zahteve glede pregleda in sledljivosti.

5. Ali lahko Wenzhou Longan Flange Co., Ltd. dobavi prirobnice po meri?

ja Podjetje proizvaja različne tipe prirobnic in nudi storitve OEM za prilagojene, nestandardne izdelke. Možnost izdelave in dobavni rok sta odvisna od dimenzij, materiala, risbe in zahtev naročila.

6. Kako dolgo običajno traja proizvodnja prirobnic?

Družba je navedla tipičen proizvodni čas od dva do štiri tedne, odvisno od kompleksnosti izdelka in delovne obremenitve. Preden oddate naročilo, potrdite razpored za določeno naročilo.

7. Katere dokumente morajo kupci zahtevati za preverjanje kakovosti prirobnice?

Odvisno od projekta lahko kupci zahtevajo potrdila o preizkusu materiala, poročila o pregledu dimenzij, zapise o sledljivosti in veljavno dokumentacijo sistema kakovosti. Za morebitna dodatna testiranja ali inšpekcijo tretje osebe se je treba dogovoriti pred proizvodnjo.

Preprečevanje puščanja prirobnice se začne z usklajevanjem tesnilne površine, tesnila, materiala in dimenzij z dejanskimi pogoji uporabe. Ravna varilna prirobnica 304 z gladko površino lahko zagotovi zanesljivo povezavo, ko so proizvodne tolerance nadzorovane in so upoštevane zahteve za namestitev. Za specifikacije izdelka ali poizvedbe o prilagojenih prirobnicah se obrnite naWenzhou Longan Flange Co., Ltd.z vašimi risbami in projektnimi zahtevami.
