A Prirobnica z dolgim vratomse pogosto izbere, ko cevni sistem potrebuje več kot standardno povezavo. Kupci si običajno ogledajo ta izdelek, ko imajo opravka z visokim pritiskom, visoko temperaturo, močnimi vibracijami, velikimi posodami, procesno opremo ali težkimi pogoji namestitve, kjer ni mogoče prezreti puščanja in koncentracije napetosti. Ta članek pojasnjuje, kako deluje prirobnica z dolgim vratom, zakaj je njen podaljšan vrat pomemben, katere težave pomaga rešiti in kako lahko kupci ocenijo materiale, dimenzije, zahteve za varjenje, nadzor kakovosti in zmogljivosti dobavitelja, preden oddajo naročilo.
Za inženirje, kupce projektov in vzdrževalne ekipe pravo vprašanje ni le, ali je prirobnica videti močna. Pomembnejše vprašanje je, ali lahko podpira dolgoročno tesnjenje, stabilen prenos obremenitve, natančno poravnavo in varno delovanje v zahtevnih delovnih pogojih. Tu postanejo oblikovanje izdelka, natančnost izdelave, izbira materiala in izkušnje dobavitelja tesno povezani.

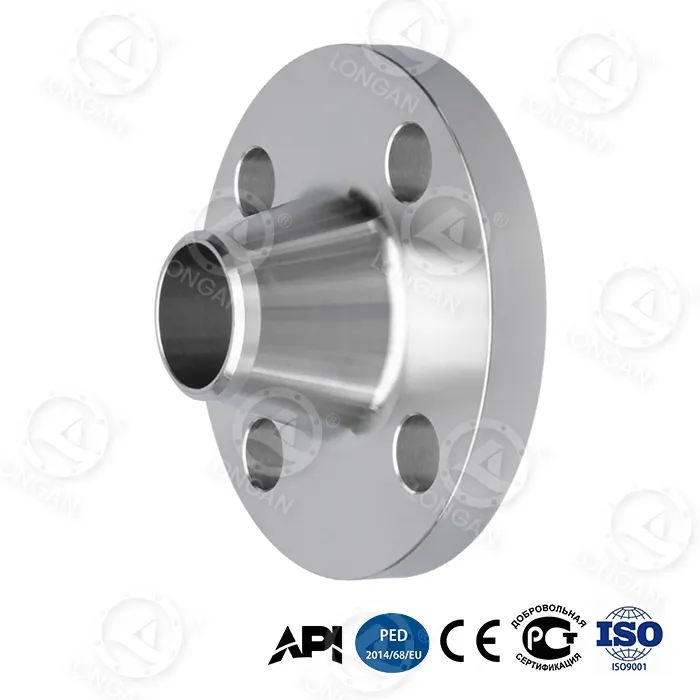

Prirobnica z dolgim vratom je posebna prirobnica, oblikovana s podaljšanim delom vratu. V primerjavi s številnimi navadnimi tipi prirobnic njen daljši vrat pomaga ustvariti bolj gladek prehod med cevjo, posodo ali telesom opreme in površino prirobnice. V praktičnem smislu lahko ta zasnova pomaga enakomerneje porazdeliti obremenitev, izboljša moč povezave in podpira varnejše delovanje v sistemih, kjer lahko pritisk, toplota, vibracije ali mehanske obremenitve postanejo resna skrb.
Pri mnogih projektih se kupci ne odločijo za prirobnico z dolgim vratom, ker je to najcenejša možnost. Zanj se odločijo, ker je cena neuspeha previsoka. Puščanje v petrokemičnem vodu, priključku tlačne posode, parnem sistemu, obalnem modulu ali procesnem obratu lahko povzroči zaustavitve, varnostna tveganja, izgubo izdelka, nujno vzdrževanje in drage zamude pri projektu. Prirobnica je lahko majhna komponenta v celotnem sistemu, vendar se pogosto nahaja na kritični priključni točki.
Wenzhou Longan Flange Co., Ltd.dobavlja prirobnične izdelke za industrijske aplikacije, kjer kupci potrebujejo stabilno strojno obdelavo, nadzorovano proizvodnjo in praktično prilagoditev. Za prirobnico z dolgim vratom je to pomembno, ker se mora izdelek ujemati z delovnimi pogoji, prostorom za namestitev, razporedom cevi, nazivnim tlakom, zahtevanim materialom, tesnilno površino in načinom varjenja. Majhna neusklajenost v kateri koli od teh podrobnosti lahko kasneje povzroči težavo na mestu namestitve.
Podaljšan vrat ni okras. Spremeni, kako sila potuje skozi povezavo. V visokotlačnem sistemu je prirobnica izpostavljena notranjemu tlaku, toplotnemu raztezanju, premikanju cevi, zunanji obremenitvi in včasih vibracijam črpalk, kompresorjev ali procesne opreme. Kratka ali slabo usklajena povezava lahko koncentrira napetost v bližini območja zvara. Sčasoma lahko to poveča tveganje za utrujenost, razpoke, popačenje ali puščanje.
Prirobnica z dolgim vratom pomaga zagotoviti daljši prehodni del. To lahko naredi povezavo primernejšo za težke delovne pogoje, še posebej, če je prirobnica priključena neposredno na rezervoarje, tlačne posode, težko opremo ali komponente velikega premera. Za kupce to pomeni, da lahko izdelek zmanjša potrebo po dodatnih odsekih cevi v nekaterih izvedbah in zagotovi okrepljeno povezavo, kjer prostor, tlak ali strukturne zahteve zahtevajo več kot standardna rešitev.
Druga prednost je fleksibilnost oblikovanja. Mere prirobnice z dolgim vratom se lahko razlikujejo glede na zahteve projekta. Kupci bodo morda potrebovali različne dolžine vratov, velikosti izvrtin, tlačne razrede, tesnilne površine, materiale ali tolerance strojne obdelave. Zato je pomembna komunikacija pred produkcijo. Profesionalni dobavitelj ne bi smel preprosto zahtevati ciljne količine in cene. Dobavitelj mora pred začetkom proizvodnje potrditi risbe, standarde, delovne pogoje in zahteve glede inšpekcije.
Pri resničnem naročanju najboljša prirobnica ni vedno tista z najdebelejšim telesom ali najvišjo ceno. Najboljša izbira je tista, ki ustreza zasnovi sistema, ustreza zahtevanemu standardu, jo je mogoče pravilno variti in po namestitvi deluje zanesljivo.
Izdelki s prirobnico z dolgim vratom se običajno uporabljajo v panogah, kjer je treba tlak, temperaturo, korozijo ali stabilnost povezave jemati resno. Pogosto se upoštevajo za naftne in plinske sisteme, petrokemične tovarne, tlačne posode, procesno opremo, parne vode, opremo, povezano z energijo, ladjedelniške projekte in industrijska cevovodna omrežja. V teh okoljih lahko šibka povezava hitro postane velik operativni problem.
Mnogi kupci izberejo to vrsto prirobnice tudi za vmesnike opreme. Ko se mora prirobnica neposredno povezati s steno posode, ohišjem posode, šobo ali posebej oblikovano komponento, lahko podaljšani vrat pomaga ustvariti bolj praktično in močnejšo postavitev povezave. To je še posebej uporabno, kadar zasnova sistema ne pušča dovolj prostora za dodatne priključne odseke cevi.
Kupci se pri nabavi industrijskih prirobnic pogosto srečujejo z enakimi frustrirajočimi težavami. Risba je lahko jasna, vendar prejeti del ne ustreza. Potrdilo o materialu je lahko nepopolno. Obdelava je sprva morda videti sprejemljiva, vendar poravnava izvrtine, tesnilne površine ali luknje za vijak povzroča težave med namestitvijo. Včasih je cena videti privlačna, vendar zamude pri dostavi vplivajo na celoten načrt projekta. To niso majhne težave, ko je prirobnica potrebna za kritičen sistem.
Dobro izdelana prirobnica z dolgim vratom lahko pomaga rešiti več praktičnih bolečih točk. Njegov podaljšan vrat lahko podpira boljšo porazdelitev napetosti. Njegova dolžina po meri se lahko ujema s posebnimi postavitvami projekta. Njegova močna varjena povezava lahko zagotovi večjo zanesljivost v težkih razmerah. Vendar te prednosti postanejo resnične šele, ko je izdelek proizveden v skladu s pravilnimi specifikacijami in skrbno pregledan pred odpremo.
| Točka bolečine kupca | Kako pomaga prirobnica z dolgim vratom | Kaj morajo kupci potrditi |
|---|---|---|
| Nevarnost puščanja na kritičnih spojih | Podaljšan vrat in pravilna oblika varjenja lahko podpirata močnejšo povezavo in stabilnejšo učinkovitost tesnjenja. | Vrsta tesnilne površine, združljivost tesnila, tlačni razred in končna obdelava. |
| Koncentracija napetosti v bližini zvara | Daljši vrat zagotavlja bolj gladek prehod in pomaga pri bolj enakomerni porazdelitvi mehanskih obremenitev. | Debelina stene, velikost izvrtine, priprava za varjenje in delovna obremenitev. |
| Posebna postavitev namestitve | Prilagojena dolžina vratu lahko zmanjša potrebo po dodatnih odsekih cevi v določenih oblikah. | Mere risbe, toleranca, skupna dolžina in podrobnosti vmesnika opreme. |
| Korozija ali grobi mediji | Pravilna izbira materiala lahko izboljša vzdržljivost v korozivnih okoljih. | Razred materiala, zahteva za premaz, vrsta medija in temperaturno območje. |
| Projektna zamuda zaradi napačnih delov | Jasna predprodukcijska potrditev pomaga zmanjšati predelavo in spreminjanje mesta. | Standardi, količina, inšpekcijski dokumenti, način pakiranja in razpored dostave. |
Prirobnico z dolgim vratom včasih primerjajo s standardnimi prirobnicami z varjenim vratom, prirobnicami z vtičnico, prirobnicami z natikači in drugimi običajnimi vrstami prirobnic. Vsaka možnost ima svoje mesto. Prava izbira je odvisna od tlaka, velikosti cevi, vrste tekočine, temperature, načina varjenja, prostora za namestitev, načrta vzdrževanja in proračuna.
Standardna prirobnica z varjenim vratom se pogosto uporablja za visokotlačne aplikacije, ker nudi dobro trdnost in gladek prehod na cev. Prirobnica z dolgim vratom gre še dlje z dodajanjem podaljšanega vratu, zaradi česar je primernejša za posebne priključke opreme, šobe za posode ali sisteme, kjer je potreben daljši ojačeni del. Po drugi strani pa se prirobnice z vtičnico pogosto uporabljajo za manjše velikosti cevi in različne ureditve varjenja, vendar morda niso prednostna možnost za vse visokotlačne ali težke izvedbe.
| Vrsta prirobnice | Glavna značilnost | Običajna uporaba | Upoštevanje kupca |
|---|---|---|---|
| Prirobnica z dolgim vratom | Podaljšan vrat za okrepljeno povezavo in bolj gladek prenos napetosti. | Tlačne posode, rezervoarji, cevovodi za težke storitve, vmesniki opreme. | Običajno zahteva skrbno prilagoditev in natančno varjenje. |
| Varjena vratna prirobnica | Stožčasto pesto, privarjeno na cev za močno povezavo. | Visokotlačni in visokotemperaturni cevovodi. | Manj specializirani kot modeli z dolgim vratom, vendar široko dostopni. |
| Prirobnica z vtičnico | Cev, vstavljena v vtičnico in privarjena na zunanji strani. | Manjše velikosti cevi in določene kompaktne instalacije. | Morda ne ustreza vsaki težki storitvi ali veliki aplikaciji. |
| Slip-on prirobnica | Drsi čez cev in se privari na mestu. | Nizkotlačni sistemi in splošni cevovodi. | Običajno lažji za namestitev, vendar ni idealen za zahtevne obremenitve. |
Naročanja prirobnice z dolgim vratom ne bi smeli obravnavati kot nakup preprostega standardnega pritrdilnega elementa. Pred potrditvijo naročila morajo kupci pripraviti popolne tehnične podrobnosti. Če je prirobnica izdelana po meri, postane ta korak še pomembnejši. Jasne informacije proizvajalcu pomagajo pri natančnem nadzoru proizvodnje, kupcu pa pomagajo preprečiti drage napake na delovnem mestu.
Prva točka je veljavni standard. Kupci bi morali pojasniti, ali mora prirobnica upoštevati ASME, ANSI, DIN, EN, JIS ali drugo zahtevo, specifično za projekt. Druga točka je material. Ogljikovo jeklo, nerjavno jeklo, legirano jeklo in drugi materiali so lahko izbrani glede na medij, tlak, temperaturo, stopnjo korozije in ciljno ceno. Tretja točka je nadzor dimenzij. Velikost izvrtine, zunanji premer, razporeditev lukenj za vijake, dolžina vratu, debelina stene in tesnilna površina se morajo ujemati z dejanskim sistemom.
Praktičen dobavitelj običajno postavlja vprašanja, preden ponudi ponudbo. To ni zamuda; je znak, da dobavitelj razume tveganje napačne proizvodnje. Za prirobnico z dolgim vratom lahko nekoliko daljši postopek potrditve prihrani veliko več časa med namestitvijo.
Celo dobro izdelana prirobnica z dolgim vratom lahko odpove, če je slabo nameščena. Kakovost varjenja, poravnava, zaščita površine, zategovanje vijakov in izbira tesnila vplivajo na končni rezultat. Zato ekipa za namestitev in ekipa za nabavo ne bi smela delovati ločeno. Izdelek je treba izbrati ob upoštevanju dejanskih pogojev na lokaciji.
Natančna poravnava je ena najpomembnejših točk. Če se prirobnica potisne v položaj, lahko po varjenju ostane napetost v povezavi. To lahko povzroči popačenje, neenakomerno stiskanje tesnila ali prezgodnjo odpoved. Nujno je tudi usposobljeno varjenje. Priprava zvara, postopek varjenja, dodajni material in pregled po varjenju morajo ustrezati zahtevam projekta.
Po namestitvi ne smete zanemariti vzdrževanja. Redni pregledi lahko pomagajo prepoznati korozijo, popuščanje vijakov, staranje tesnila ali zgodnje znake puščanja. V težkih okoljih je morda vredno razmisliti o korozijsko odpornih materialih ali površinskih obdelavah že na začetku in ne po pojavu težav.
Delovanje prirobnice z dolgim vratom ni odvisno samo od risbe, ampak tudi od kontrole proizvodnje. Kakovost kovanja, natančnost obdelave, sledljivost materiala, toplotna obdelava, pregled in pakiranje vplivajo na to, ali bo prirobnica prispela pripravljena za zanesljivo uporabo. Dobavitelj s praktičnimi izkušnjami pri izdelavi prirobnic lahko kupcem pomaga, da se izognejo nejasnim specifikacijam, neprimernim materialom in nepotrebnim predelavam.
Wenzhou Longan Flange Co., Ltd. se osredotoča na proizvodnjo prirobnic za industrijske uporabnike, ki potrebujejo zanesljive priključne komponente. Za kupce to pomeni, da lahko pogovor preseže osnovno primerjavo cen. Boljša razprava o nakupu bi morala vključevati okolje uporabe, delovni pritisk, izbiro materiala, pregled risbe, proizvodni načrt in zahteve za pregled. Ko se te podrobnosti obravnavajo zgodaj, je večja verjetnost, da bo končni izdelek ustrezal mestu projekta.
Kupci naj bodo pozorni tudi na hitrost komunikacije. Če je projekt nujen, so jasni odgovori pomembni. Če je prirobnica prilagojena, je tehnična potrditev še toliko bolj pomembna. Če se bo izdelek uporabljal v strogi industriji, postaneta dokumentacija in pregled del vrednosti izdelka. Pravi dobavitelj ne pošilja samo prirobnic; pomaga zmanjšati negotovost, preden blago doseže mesto namestitve.
Prirobnica z dolgim vratom je pogosto izbrana za sisteme, kjer običajne rešitve morda ne zagotavljajo dovolj zaupanja. Zato bi morali kupci oceniti sposobnost dobavitelja, da razume risbe, nadzoruje strojno obdelavo, zagotavlja stabilno kakovost in podpira proizvodnjo po meri.
Prirobnica z dolgim vratom se uporablja za močne, ojačane povezave v cevnih sistemih, tlačnih posodah, rezervoarjih in industrijski opremi. Še posebej je uporaben, ko se sistem sooča z visokim tlakom, visoko temperaturo, vibracijami ali posebnimi strukturnimi zahtevami.
Glavna razlika je podaljšan vrat. Standardna prirobnica z varjenim vratom ima krajše stožčasto pesto, medtem ko ima prirobnica z dolgim vratom daljši del vratu, ki lahko zagotovi bolj gladek prehod in boljšo podporo za nekatere priključke opreme ali posod.
Običajni materiali vključujejo ogljikovo jeklo, nerjavno jeklo, legirano jeklo in druge materiale, specifične za projekt. Pravilna izbira je odvisna od tlaka, temperature, medija, tveganja korozije in veljavnih projektnih standardov.
Kupci morajo predložiti risbe, zahtevane standarde, razred materiala, stopnjo tlaka, dolžino vratu, velikost izvrtine, vrsto tesnilne površine, količino, zahteve za inšpekcijo in pričakovana dobava. Bolj ko so podatki popolni, bolj natančna bo ponudba in proizvodni načrt.
Glavni izzivi vključujejo natančno poravnavo, pravilno varjenje, pravilno izbiro tesnila in zaščito strojno obdelane tesnilne površine. Ker se veliko izdelkov s prirobnico z dolgim vratom uporablja v zahtevnih pogojih, je kakovost namestitve izjemno pomembna.
Kupci morajo preveriti oznake, dimenzije, materialne dokumente, stanje površine, kakovost tesnilne površine, velikost izvrtine, luknje za vijake in stanje embalaže. Vsako težavo je treba prijaviti pred začetkom namestitve.
Pri izbiri prirobnice z dolgim vratom gre v resnici za zmanjšanje tveganja. Izdelek mora ustrezati zasnovi, podpirati pogoje tlaka, ustrezati zahtevam materiala in prispeti s pravimi dimenzijami. Za kupce, ki delajo na tlačnih posodah, petrokemičnih sistemih, procesnih cevovodih ali težki industrijski opremi, to ni del, ki bi ga izbrali naključno.
Wenzhou Longan Flange Co., Ltd. lahko podpre kupce, ki potrebujejo izdelke s prirobnico z dolgim vratom, s primerno izbiro materiala, prilagojenimi dimenzijami in praktično komunikacijo med proizvodnjo. Ne glede na to, ali vaš projekt zahteva standardno velikost ali posebno prirobnico na podlagi risb, je ključnega pomena, da zgodaj potrdite podrobnosti in sodelujete s proizvajalcem, ki razume zahteve industrijskega povezovanja.
Če primerjate možnosti prirobnice z dolgim vratom za prihajajoči projekt, naši ekipi pošljite svoje risbe, zahteve glede materialov, stopnjo tlaka, količino in razpored dostave. Pomagali vam bomo pregledati vaše potrebe in priporočili praktično rešitev. Za ceno, tehnično razpravo ali prilagojeno proizvodno podporo prosimokontaktirajte nasdanes.
-
