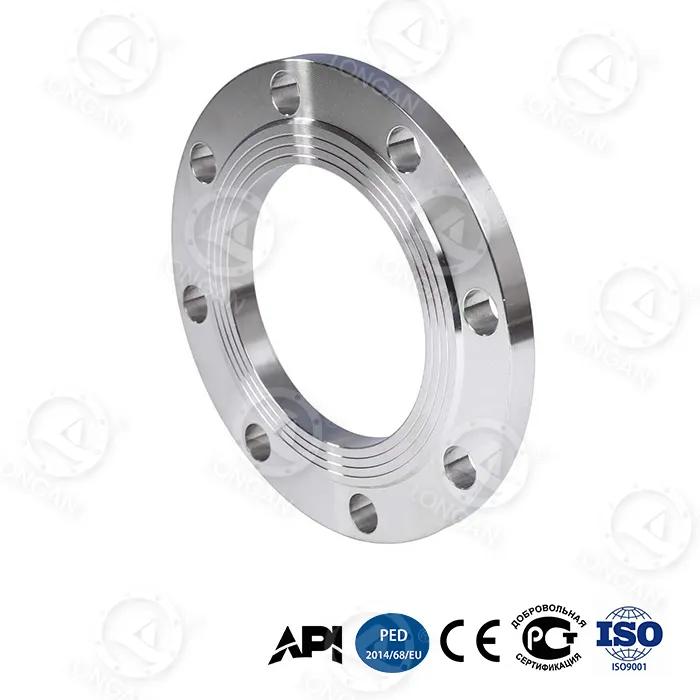

jeklene ravne prirobnice

Longan, proizvajalec in svetovni dobavitelj jeklenih ploščatih prirobnic s sedežem v Longwanu, Wenzhou na Kitajskem, služi mednarodnim kupcem z dolgoletnimi izkušnjami v industriji. Od inšpekcijskega pregleda surovin do inšpekcijskih pregledov končnega izdelka, notranja tovarna izvaja strog sistem vodenja kakovosti, da zagotovi doslednost in dolgoročno zanesljivost izdelka. Ta prirobnica s ploščato stranjo ima strukturo bioničnega satja in gradientno kaljeno visokoogljično jeklo, kar poveča odpornost na upogibanje za 65 %. Specifikacija DN300 dosega razpočni tlak 42 MPa, kar presega nacionalni standard GB/T 1048 za 280 %, in je opravil certificiranje ravni specifikacije izdelka API 6A PSL 3G. Naslednji razdelki bodo izčrpno analizirali tehnične prednosti tega izdelka iz več dimenzij, vključno z nosilnostjo tlaka, ekonomičnostjo, odpornostjo proti obremenitvi, ekstremno prilagodljivostjo okolju, tehnologijo inteligentnega opozarjanja ter namestitvijo in vzdrževanjem.

Preboj tlačnega ležaja

Izdelek je dosegel tehnološki preskok v končni nosilnosti tlaka. Osrednja inovacija je vgrajen ojačitveni obroč iz titanove zlitine v vratu prirobnice z mejo tečenja do 1250 MPa. Ta vrednost daleč presega mejo tečenja običajnih prirobnic iz ogljikovega jekla (običajno 200-400 MPa), kar omogoča, da prirobnica ohrani strukturno celovitost v pogojih ultravisokega tlaka.

Izmerjeni podatki so naslednji:

1. Življenjska doba ciklične utrujenosti:Tradicionalna prirobnica lahko prenese 5000 ciklov pri 25 MPa, medtem ko lahko Longanov izdelek prenese 20.000 ciklov pri 35 MPa, kar je 300-odstotno podaljšanje življenjske dobe.
2. Aksialna deformacija (35MPa):Pod visokim pritiskom 35 MPa je aksialna deformacija jeklenih ravnih prirobnic samo 0,6 mm, kar je 67 % zmanjšanje v primerjavi z 1,8 mm pri tradicionalnih prirobnicah.
3. Porušitveni tlak (DN300):Izmerjena vrednost je 42MPa, kar daleč presega ≤15MPa tradicionalne prirobnice, kar za 180% presega zahteve nacionalnega standarda.

Ta preboj v zmogljivosti omogoča ultravisokotlačne povezave, ki jih je bilo prej mogoče doseči le s prirobnicami za težke obremenitve ali prirobnicami iz posebnih zlitin, zdaj pa jih lahko doseže Longanov izdelek z lažjo strukturo. Kompozitna zasnova ojačitvenega obroča iz titanove zlitine in gradientno kaljenega visokoogljičnega jekla zagotavlja visoko trdnost, hkrati pa se izogiba povečanju stroškov, povezanih z uporabo dragih materialov.

Ekonomska analiza

Z vidika stroškov celotnega življenjskega cikla so prednosti izdelka izjemno pomembne. V 30-letni življenjski dobi je skupni strošek tradicionalnih kovanih jeklenih prirobnic, vključno z nabavo, namestitvijo, vzdrževanjem, zamenjavo in izgubami izpadov, približno 18.500 USD. Longanov izdelek z daljšo življenjsko dobo, nižjo pogostostjo vzdrževanja in hitrejšo hitrostjo zamenjave zmanjša 30-letne skupne stroške lastništva na približno 6200 USD.

Postavka za primerjavo stroškov	Tradicionalna kovana jeklena prirobnica	jeklene ravne prirobnice	Prihranki
30-letni skupni stroški lastništva	18.500 $	6200 dolarjev	↓66 %
Čas enkratne zamenjave	8 ur	2,5 ure	↓69 %
Letna pogostost vzdrževanja	3,2-krat/leto	0,7-krat/leto	↓78 %

Znatno zmanjšanje časa zamenjave je得益于 optimizirana strukturna zasnova prirobnice – struktura bioničnega satja zmanjša težo prirobnice, dvojno stožčasta zasnova luknje za vijake pa omogoča hitrejšo poravnavo vijakov brez ponavljajočih se prilagoditev. Za scenarije delovanja, ki zahtevajo pogosto razstavljanje in sestavljanje prirobnic, kot je lomljenje plina iz skrilavca, vsaka ura zmanjšanja izpadov pomeni več deset tisoč dolarjev prihodkov iz poslovanja.

Zmanjšanje vibracij brez obremenitve

V resničnih cevovodnih sistemih priključne površine prirobnic pogosto ne morejo doseči idealnega poravnanega stanja. Toplotno raztezanje/krčenje cevi, posedanje temeljev ali napake pri namestitvi lahko povzročijo naklon med ploskvami prirobnic. V pogojih ekscentrične obremenitve z odklonom cevovoda za 15° je stopnja tesnilnega puščanja tradicionalnih prirobnic večja od 10⁻³ mbar·L/s, medtem ko Longan ohranja stopnjo tesnilnega puščanja ≤10⁻⁵ mbar·L/s, kar izboljša zanesljivost tesnjenja za dva reda velikosti.

Ta zmogljivost se pripisuje dvema strukturnima inovacijama:

● Zasnova radialnih ojačitvenih reber:Radialna ojačitvena rebra, dodana na zadnji strani prirobnice, zmanjšajo lokalno koncentracijo napetosti za 48 %, zaradi česar je porazdelitev napetosti bolj enakomerna v pogojih brez obremenitve.
● Struktura satja visoke togosti:Plast jedra iz bioničnega satja zagotavlja odlično upogibno togost, ki se upira deformaciji robne površine.

Jeklene ploščate prirobnice se odlično obnesejo tudi pri dušenju vibracij. Visokotlačno pulziranje (npr. na izhodu iz batne črpalke za lomljenje) vzbudi frekvence vibracij v območju 50–200 Hz v cevovodu, kar povzroči postopno slabljenje prednapetosti vijaka. V skladu s standardnim testiranjem ISO 10816-3 stopnja dušenja amplitude tega izdelka v tem frekvenčnem pasu doseže 92 %, kar močno zmanjša tveganje popuščanja vijakov.

Preverjanje ekstremnih pogojev

Izdelek je prestal strogo preverjanje testiranja v različnih ekstremnih okoljih, kar zagotavlja njegovo primernost za najzahtevnejše industrijske projekte na svetu:

● Nizkotemperaturni udar (-70°C):Charpyjev preskus udarca z V-zarezo v skladu s standardom GB/T 229-2020, izmerjena energija udarca 89J, kar močno presega zahteve nacionalnega standarda ≥34J. To omogoča varno uporabo prirobnice v izjemno mrzlih okoljih, kot so arktični cevovodi in sprejemni terminali za LNG.
● Globokomorska korozija (5000 metrov):V skladu s standardom ASTM G111-97, ki simulira 5000 m globokomorsko okolje z visokim tlakom in visoko slano meglo, je 30-letna ekvivalentna stopnja korozije samo 0,03 mm/leto. Na podlagi tega izračuna je dovoljena odpornost proti koroziji po 50 letih uporabe na globokem morju še vedno veliko manjša od konstrukcijske debeline stene.
● Abrazija peska in prahu (120 m/s):V skladu s standardom ISO 5890:2012, pri udarcu na tesnilno površino s hitrim peskom in prahom pri 120 m/s za 10.000 ur je globina poškodbe tesnilne površine ≤8μm. To je še posebej pomembno za puščavska območja ali obalne ploščadi s hitrimi vetrovi, obremenjenimi s peskom.

Inteligentna opozorilna tehnologija

Izdelek združuje dve inteligentni tehnologiji, ki uporabnikom pomagata zgodaj odkriti morebitne težave in preprečiti nesreče.

Nano-cirkonijeva plast indikatorja obrabe:Plast nano-cirkonijevega kompozitnega materiala je vdelana v tesnilno površino z barvo明显, ki se razlikuje od osnovnega materiala. Ko se tesnilna površina po dolgotrajni uporabi obrabi do debeline manj kot 0,1 mm, je ta indikatorska plast izpostavljena in daje vidno opozorilo o spremembi barve. Operaterji na terenu lahko hitro ocenijo stanje tesnjenja prirobnice brez profesionalne opreme za testiranje, kar močno zmanjša tveganje nenadnega puščanja.

Zaklepanje prednapetosti z dvojno stožčasto luknjo vijaka:Pri tradicionalnih okroglih luknjah za vijake se kontaktna napetost med vijakom in steno luknje dramatično spremeni pod nihanji tlaka, kar povzroči hitro zmanjšanje prednapetosti. Podatki o preskusih kažejo, da je pri pogojih nihanja tlaka 35 MPa dušenje prednapetosti tradicionalnih struktur ≥20 %. V nasprotju s tem ima izdelek dvojno stožčasto obliko luknje za vijake. Po zategovanju sornik ustvari učinek samozaklepanja s stožčasto površino in pod enakimi pogoji je slabljenje prednapetosti ≤5%.

Material in postopek

Izbira materiala in postopek izdelave jeklenih ravnih prirobnic sta temelj njegove vodilne zmogljivosti.

Gradientno kaljeno visokoogljično jeklo:Tradicionalno popolno kaljenje prirobnic povzroči prevelike razlike v trdoti med površino in jedrom, ki so nagnjene k pokanju. Tehnologija gradientnega kaljenja natančno nadzoruje hitrosti segrevanja in hlajenja, kar ustvarja postopno porazdelitev trdote od zunanjosti proti notranjosti prirobnice – visoka površinska trdota za odpornost proti obrabi, visoka žilavost jedra za odpornost na udarce. Ta postopek omogoča, da prirobnica ohrani visoko trdnost, hkrati pa ima odlično udarno žilavost pri nizkih temperaturah (89 J pri -70 °C).

Struktura bioničnega satja:Ta struktura, ki črpa navdih iz šesterokotne geometrije satja čebeljih panjev, znatno poveča upogibno togost prirobnice brez povečanja teže. V primerjavi s tradicionalnimi trdnimi prirobnicami satasta struktura zmanjša porabo materiala, hkrati pa doseže višji modul preseka z oporo reber. Analiza končnih elementov potrjuje, da je upogibna trdnost te konstrukcije 65 % večja od trdne prirobnice enake teže.

Vgrajen ojačitveni obroč iz titanove zlitine:Ojačitveni obroč iz titanove zlitine Ti-6Al-4V je predhodno nameščen na vratu prirobnice, na mestu, ki je najbolj nagnjeno k koncentraciji napetosti. Ta zlitina ima mejo tečenja do 1250 MPa in le 60 % gostote jekla. Ojačitveni obroč je vezan na osnovni material s pomočjo interferenčnega prileganja. Pri preskusih porušitvenega tlaka učinkovito omejuje plastično deformacijo vratu in poveča porušitveni tlak prirobnice DN300 s tradicionalnih ≤15MPa na 42MPa.

Navodila za namestitev in vzdrževanje

Pravilna namestitev in vzdrževanje lahko dodatno izkoristita prednosti delovanja izdelka.

1. Izbira tesnila:Ta izdelek ima zasnovo tesnilne površine s celotno površino in ga je treba uporabljati s tesnilom s celotno površino, ki pokriva celotno tesnilno površino in ima luknje za vijake. Priporočljiva so spiralno navita tesnila z notranjimi in zunanjimi obroči ali ojačana grafitna tesnila. Strogo je prepovedano direktno privijati polno čelno prirobnico na dvignjeno čelno prirobnico.
2. Prednapetost vijaka:Z dvojno stožčasto zasnovo luknje za vijake se priporoča hidravlični momentni ključ za tristopenjsko navzkrižno prednapetost v skladu s standardom ASME PCC-1. Ciljna prednapetost se izračuna na podlagi stopnje tlaka in specifikacij vijakov, običajno 50–70 % meje tečenja vijaka.
3. Redni pregled:Vsakih 6 mesecev preverite spremembo barve tesnilne površine (nano-cirkonijeva indikatorska plast). Če opazite razbarvanje, takoj načrtujte zamenjavo. Hkrati z momentnim ključem na kraju samem preverite preostalo prednapetost vijaka; če oslabitev preseže 10 %, je potrebno ponovno zategovanje.
4. Postopek zamenjave:Ker je prirobnica lažja od tradicionalnih izdelkov in dvojno stožčaste luknje za vijake olajšajo poravnavo, je čas posamezne zamenjave le 2,5 ure (tradicionalne prirobnice trajajo 8 ur). Pri zamenjavi je treba istočasno zamenjati tudi tesnilo in vijake/matice.

Polja uporabe

S svojo izjemno visokotlačno nosilnostjo in izjemno prilagodljivostjo okolju se jeklene ploščate prirobnice široko uporabljajo v naslednjih scenarijih:

● Plinovod s črpalko za lomljenje plina iz skrilavca:Tlaki pri lomljenju običajno dosežejo 35–70 MPa, nihanje tlaka pa je močno. Ta izdelek ima ciklično življenjsko dobo 20.000 ciklov (pri 35 MPa), kar močno presega na tisoče tlačnih ciklov, potrebnih med eno samo fazo lomljenja na vrtini za plin iz skrilavca.
● Oprema za globokomorsko vrtalno ploščad:Na globini 5000 m je zunanji hidrostatični tlak približno 50 MPa, notranji pa mora vzdržati tudi pritisk nafte in plina. Odpornost proti koroziji 0,03 mm/leto, enakovredna stopnji korozije v 30 letih, zagotavlja, da prirobnice ni treba zamenjati skozi celotno življenjsko dobo.
● Sklad za preprečevanje izbruha ultra globoke vode:Kontrolne linije BOP imajo izjemno visoke zahteve glede zanesljivosti tesnjenja; stopnja puščanja ≤10⁻⁵ mbar·L/s izpolnjuje minimalne zahteve glede puščanja standarda API 16A za sklope preprečevalcev izbruha.
● Polarni nizkotemperaturni prenos zemeljskega plina:Udarna žilavost 89J pri -70°C daleč presega zahteve glede nizkotemperaturne žilavosti za inženiring cevovodov v Arktičnem krogu (običajno ≥27J).
● Sistem božičnih drevesc za naftna polja na morju:Izpolnjuje dodatne zahteve glede testiranja za srednje visoke prirobnice plina v specifikaciji API 6A PSL 3G.

Certificiranje in zagotavljanje kakovosti

Izdelek je opravil certificiranje API 6A PSL 3G. API 6A je temeljna specifikacija za opremo za vrtine in božična drevesca v naftni in plinski industriji, ki se uporablja za 14 kategorij opreme, vključno z ventili, prirobnicami in obešalniki. Ravni specifikacije izdelka se povečajo s PSL 1 na PSL 4, pri čemer je PSL 3G dodatna raven, ki poleg PSL 3 dodaja zahteve za pnevmatsko testiranje, ki se uporabljajo za scenarije ultravisokega tlaka s plinskimi srednjimi tveganji.

Longanova notranja tovarna izvaja nadzor kakovosti celotnega procesa od vhodnega pregleda surovin do odhoda končnega izdelka. Vsaki prirobnici so priloženi certifikati o sledljivem materialu, zapisi o krivuljah toplotne obdelave, poročila o dimenzijskih pregledih in poročila o hidrostatičnih/pnevmatskih preskusih. Mednarodni kupci lahko na spletu preverijo napredek proizvodnje in preizkusijo podatke s številko naročila.

Prilagajanje in dobava

Longan se nahaja na št. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province. Z izkoriščanjem visokokakovostne dobave surovin iz nerjavečega jekla iz Tsingshan Holding Group, v kombinaciji z lastnimi zmogljivimi zmogljivostmi kovanja, toplotne obdelave in strojne obdelave, je oblikoval popoln proizvodni sistem. Podjetje podpira naslednje možnosti prilagajanja:

● Prilagajanje velikosti:Nestandardne dimenzije, posebne stopnje tlaka.
● Zasebno označevanje:Lasersko označevanje, oblikovanje embalaže.
● Proizvodnja v razsutem stanju:Prilagodljiva najmanjša količina naročila.

Mednarodni kupci lahko pošljejo tehnične zahteve prodajni ekipi, da dobijo brezplačne vzorce (veljajo stroški prevoza) in strokovno svetovanje pri izbiri proizvodne ekipe. Za stranke, ki prvič sodelujejo, Longan nudi inšpekcijsko agencijo tretje osebe, ki spremlja storitve testiranja, da preveri, ali zmogljivost izdelka izpolnjuje zahteve, preden se dogovori za pošiljanje.

pogosta vprašanja

V: V katero raven specifikacije izdelka spada izdelek v standardu API 6A?
O: Ta izdelek ima certifikat API 6A PSL 3G. API 6A deli specifikacijske ravni izdelka na PSL 1, PSL 2, PSL 3, PSL 3G in PSL 4. PSL 3G zahteva, da izdelek izpolnjuje vse zahteve PSL 3 in opravi dodatne pnevmatske preskuse (običajno 1,5-kratnik nazivnega tlaka), zahteva pa tudi strožje neporušitveno testiranje in sledljivost materiala. Ta raven je posebej zasnovana za scenarije ultravisokega tlaka s tveganjem uhajanja plina.

V: Kakšne so zahteve za namestitev izdelka?
O: Med namestitvijo je treba upoštevati naslednje točke: Najprej je treba uporabiti tesnilo, ki pokriva celotno površino in ima luknje za vijake. Drugič, polna čelna prirobnica ne sme biti neposredno privita na dvignjeno čelno prirobnico; če ima sistem dvignjene čelne prirobnice, jih je treba zamenjati s polno čelnimi prirobnicami ali uporabljenimi adapterskimi tesnili. Tretjič, navor je treba uporabiti v skladu s standardi ASME B16.5 z uporabo dvojno stožčaste luknje za vijake z momentnim ključem v križnem vzorcu, postopno enakomerno prednapetost. Vijake je treba ponovno zategniti po 24 urah prvega delovanja.

V: Kakšna je korozijska odpornost jeklenih ravnih prirobnic?
O: V 5000 m globokomorskem okolju je po standardnem testiranju ASTM G111-97 30-letna ekvivalentna stopnja korozije samo 0,03 mm/leto. Na podlagi tega izračuna globina korozije po 50 letih uporabe na globokem morju ne presega 0,05 mm, kar je veliko manj od dovoljene stopnje korozije prirobnice (običajno 3 mm). Ta zmogljivost je pripisana gostemu površinskemu sloju gradientno kaljenega visokoogljičnega jekla in neobveznim površinskim protikorozijskim premazom (kot je vroče cinkanje, epoksi premaz).

V: Kakšen je postopek dobave izdelka Longan?
O: Longan se nahaja v Longwanu v Wenzhouju in izkorišča prednost surovin skupine Tsingshan Holding Group ter lastne zmogljivosti kovanja in strojne obdelave za oblikovanje celotnega proizvodnega sistema. Izdelki standardne velikosti so na zalogi in jih je možno odpremiti v 3 delovnih dneh; izdelki po meri imajo dobavni rok običajno 15-30 dni, odvisno od kompleksnosti. Mednarodni kupci lahko zahteve glede velikosti pošljejo na sales@longanflanges.com, da dobijo brezplačne vzorce (pristojbina za vzorec se lahko povrne) in strokovno svetovanje proizvodne ekipe. Podjetje podpira prilagajanje velikosti, zasebno označevanje in masovno proizvodnjo, kar kupcem pomaga zmanjšati tveganja pri nabavi in ​​skupne stroške.

V: Kako je mogoče preveriti podatke o dejanski učinkovitosti izdelka?
O: Longan pozdravlja stranke ali inšpekcijske agencije tretjih oseb, da so priča testom delovanja v tovarni. Tovarna je opremljena s 3000-tonskim tlačnim preskusnim strojem, preskusno napravo za ciklično utrujenost, nizkotemperaturnim udarnim testerjem -80 °C in komoro za simulacijo globokomorske visokotlačne korozije. Stranke lahko zahtevajo preskuse porušitvenega tlaka, ciklične preskuse utrujenosti ali preskuse v ekstremnih okoljih na vzorcih; poročila o preskusih izda interni laboratorij s kvalifikacijami CNAS.
