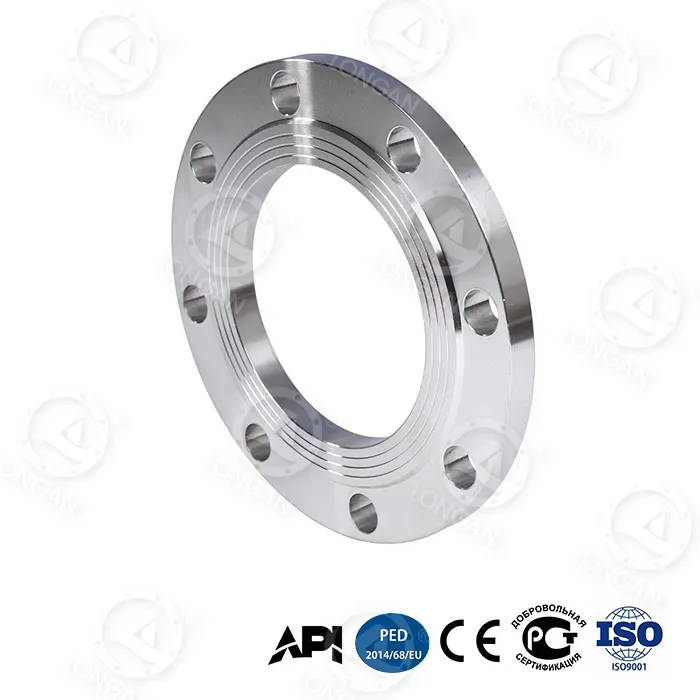

ravna prirobnica iz nerjavečega jekla

Z dolgoletno službo na mednarodnem trgu industrijskih cevovodov je lastna tovarna Longan na Kitajskem specializirana za proizvodnjo ravnih prirobnic iz nerjavečega jekla. Od izbire surovin do končnega pregleda se izvaja strog sistem vodenja kakovosti, ki zagotavlja doslednost in dolgoročno zanesljivost izdelkov. Ta ploščata prirobnica iz nerjavečega jekla ima strukturo bioničnega satja in gradientni postopek kaljenja, s čimer doseže 65 % večjo upogibno odpornost kot tradicionalni izdelki. Razpočni tlak DN300 doseže 42MPa – kar je za 280 % več kot nacionalni standard GB/T 1048 – in izdelek ima certifikat API 6A PSL 3G.

Lastnosti izdelka

ploščata prirobnica iz nerjavečega jekla ima zasnovo tesnilne površine s polno površino (FF) in je izdelana strogo v skladu s standardi ASME B16.5, z nazivnimi tlaki, ki pokrivajo razrede 150 do 1500, in obseg velikosti od NPS 1/2 palca do 24 palcev. Ta izdelek združuje odlično korozijsko odpornost nerjavečega jekla s tremi edinstvenimi jedrnimi tehnologijami Longan in je posebej primeren za okolja s trdimi mediji, kot so morska voda, kisli plin in jedke tekočine za lomljenje. V primerjavi s tradicionalnimi prirobnicami iz nerjavečega jekla ima ta izdelek 65-odstotno povečanje upogibne trdnosti in 180-odstotno povečanje porušitvenega tlaka, hkrati pa ohranja inherentno korozijsko odpornost nerjavečega jekla.

1. Področja uporabe in industrijski primeri

Izdelek je posebej primeren za naslednje scenarije jedkega ultravisokega tlaka:

● Cevni sistemi za vrtalne ploščadi na morju:Korozija z morsko vodo + visokotlačno olje in plin, 30-letna ekvivalentna stopnja korozije 0,03 mm/leto.
● Cevovodi za vbrizgavanje morske vode:Dolgotrajna izpostavljenost medijem z visoko vsebnostjo soli, visoke zahteve glede zanesljivosti tesnjenja, stopnja puščanja ≤10⁻⁵.
● Cevovodi s črpalko za lomljenje plina iz skrilavca:Jedko okolje tekočine za lomljenje, življenjska doba ciklične utrujenosti 20.000 ciklov (pri 35MPa).
● Skladi preprečevalcev globokomorskih izbruhov:5000 m globine vode, zunanji hidrostatični tlak 50 MPa, notranji plinski medij, certificiran API 6A PSL 3G.
● Sistemi božičnih drevesc za naftna polja na morju:Kisla okolja, ki vsebujejo H₂S in CO₂, odlična odpornost materiala proti koroziji.

Reprezentativni primeri:
- Priobalno naftno polje na Bližnjem vzhodu: uporabljenih je bilo 150 kompletov prirobnic iz nerjavečega jekla DN300 razreda 900. Po 24 mesecih delovanja tesnilne površine niso kazale nobenih znakov korozije.
- Globokomorsko plinsko polje v Južnokitajskem morju: globina vode 2500 m, uporabljeno 18 mesecev, izmerjena stopnja korozije 0,028 mm/leto.

2. Odpornost proti koroziji

ploščata prirobnica iz nerjavečega jekla se še posebej dobro obnese v korozivnih okoljih. V standardnem preskusu ASTM G111-97, ki simulira 5000 m globokomorsko okolje, je 30-letna ekvivalentna stopnja korozije samo 0,03 mm/leto, kar je veliko več kot običajne prirobnice iz ogljikovega jekla (približno 0,5 mm/leto). Material iz visokoogljičnega jekla, kaljenega z gradientom, ob ohranjanju visoke trdnosti dosega odlično odpornost proti koroziji v morski vodi z optimizirano sestavo materiala in postopki toplotne obdelave. Specifična zmogljivost je naslednja:

● Stopnja korozije pri potopitvi v morsko vodo:0,03 mm/leto (ekvivalent 30 let), kar izpolnjuje 30-letno zahtevo brez vzdrževanja za platforme na morju.
● Odpornost proti napetostni koroziji:Postopek gradientnega kaljenja odpravlja notranjo preostalo napetost v materialu, kar zmanjšuje tveganje za SCC.
● Odpornost na kisle medije:Primerno za okolja s tekočino za lomljenje, ki vsebuje H₂S in CO₂, uspešno opravila preskus plinskega medija API 6A PSL 3G.

3. Končna nosilnost tlaka

Ta ploščata prirobnica iz nerjavečega jekla je dosegla znatne izboljšave v zmogljivosti tlačnega ležaja. Osrednja tehnološka inovacija je v vgrajenem ojačitvenem obroču iz titanove zlitine v vratu prirobnice z mejo tečenja 1.250 MPa, kar odpira novo pot za uporabo materialov iz nerjavnega jekla v scenarijih z ultra visokim tlakom.

Izmerjeni podatki so naslednji:

●Življenjska doba ob ciklični utrujenosti: tradicionalna prirobnica lahko prenese 5000 ciklov pri 25MPa, medtem ko lahko Longanov izdelek prenese 20000 ciklov pri 35MPa, kar je 300-odstotno povečanje.
●Aksialna deformacija (35 MPa): Tradicionalna deformacija prirobnice je 1,8 mm, medtem ko je Longanov izdelek le 0,6 mm, kar je 67-odstotno zmanjšanje.
● Razpočni tlak (DN300): Longanov izdelek doseže 42MPa, medtem ko je tradicionalna prirobnica ≤15MPa, kar je 180-odstotno izboljšanje.

Ojačitveni obroč iz titanove zlitine je pritrjen na podlago iz nerjavečega jekla prek interferenčnega prileganja, kar učinkovito omejuje kopičenje plastike na vratu pod cikličnim pritiskom, kar omogoča, da prirobnice iz nerjavečega jekla prenesejo ultra visoke pritiske, ki so bili prej dosegljivi le z legiranim jeklom.

4. Tesnjenje brez obremenitve in dušenje vibracij

V dejanskih cevovodnih sistemih napake pri namestitvi ali toplotna deformacija pogosto povzročijo neusklajenost ploskve prirobnice. V pogojih ekscentrične obremenitve z odklonom cevovoda za 15° je stopnja tesnilnega puščanja tradicionalnih prirobnic >10⁻³ mbar·L/s, medtem ko Longanova ravna prirobnica iz nerjavečega jekla ohranja stopnjo tesnilnega puščanja ≤10⁻⁵ mbar·L/s, kar izboljša zanesljivost tesnjenja za dva reda velikosti.

Strukturne novosti:

● Zasnova radialnih ojačitvenih reber:Radialna ojačitvena rebra, dodana na zadnji strani prirobnice, zmanjšajo lokalno koncentracijo napetosti za 48 %, zaradi česar je porazdelitev napetosti bolj enakomerna v pogojih brez obremenitve.
● Struktura satja visoke togosti:Plast jedra iz bioničnega satja zagotavlja odlično upogibno togost, ki se upira deformaciji robne površine.

Rezultati preskusa vibracij: V preskusu vibracij v standardnem frekvenčnem pasu ISO 10816-3 doseže stopnja dušenja amplitude 92 %, kar učinkovito rešuje problem popuščanja vijakov v pogojih pulziranja visokega tlaka.

5. Inteligentno opozorilo in ekstremna prilagodljivost okolju

Inteligentna opozorilna tehnologija:

● Indikatorska plast nano-cirkonija:Ta material je vdelan v tesnilno površino. Ko je debelina manjša od 0,1 mm, je vidna sprememba barve opozorilo, kar omogoča oceno stanja tesnjenja brez profesionalne opreme.
● Dvojno stožčasta zasnova luknje za vijake:Slabljenje predobremenitve pri nihanju tlaka 35 MPa je nadzorovano znotraj ≤5 % (tradicionalna struktura ≥20 %), kar zagotavlja dolgoročno zanesljivost povezave.

Rezultati testiranja v ekstremnem okolju (vsi iz dejanskih meritev):

Stanje okolja	Izmerjeni podatki	Testni standard
Nizkotemperaturni udar (-70°C)	Charpyjeva energija udarca 89J (nacionalni standard ≥34J)	GB/T 229-2020
Globokomorska korozija (5000 m)	30-letna ekvivalentna stopnja korozije 0,03 mm/leto	ASTM G111-97
Abrazija peska in prahu (120 m/s)	Globina poškodbe tesnilne površine ≤8μm (10.000 ur)	ISO 5890:2012

Ti podatki kažejo, da lahko izdelek dolgo časa stabilno deluje pri polarnih nizkih temperaturah, v globokomorskih okoljih z visokim pritiskom in visoko slano meglo ter v puščavskih okoljih s peskom za visoke hitrosti.

Procesi izdelkov

1.Materiali in proizvodni procesi

Longan uporablja naslednje tri procesne inovacije, da zagotovi visoko zmogljivost ploščate prirobnice iz nerjavečega jekla:

● Gradientno kaljeno visokoogljično jeklo:Z natančnim nadzorom hitrosti segrevanja in hlajenja se oblikuje postopna porazdelitev trdote od površine z visoko trdoto do jedra z visoko žilavostjo, s čimer se izognemo nevarnosti razpok pri tradicionalnem popolnem kaljenju, hkrati pa optimiziramo odpornost proti koroziji.
● Bionična struktura satja:Analiza končnih elementov, ki se zgleduje po heksagonalni geometriji čebeljih panjev, potrjuje, da je upogibna trdnost 65 % višja od trdne prirobnice enake teže.
● Vgrajen ojačitveni obroč iz titanove zlitine:Ti-6Al-4V obroč z mejo tečenja 1.250MPa in gostoto le 60% jekla. Obroč je pritrjen na podlago iz nerjavečega jekla z interferenčnim prileganjem, kar učinkovito omejuje plastično deformacijo vratu.

Poleg tega so na voljo različni razredi, kot so 304, 316, 316L in nerjaveče jeklo duplex, za izbiro materiala za izpolnjevanje različnih zahtev glede korozivnih medijev.

2. Storitve zagotavljanja kakovosti in prilagajanja

Longanova lastna tovarna se nahaja v Longwanu, Wenzhou. Z izkoriščanjem prednosti surovin iz nerjavečega jekla skupine Tsingshan Holding Group v kombinaciji z lastnimi zmogljivostmi kovanja, toplotne obdelave in strojne obdelave je oblikovala celotno proizvodno verigo. Vsaka ploščata prirobnica iz nerjavečega jekla je opremljena s certifikati o sledljivem materialu (vključno s kemično sestavo in mehanskimi lastnostmi), zapisi o krivuljah toplotne obdelave, poročili o pregledu dimenzij in poročilih o hidrostatičnih/pnevmatskih preskusih.

Ključne točke nadzora kakovosti:

●Vhodni pregled surovin: spektralna analiza, testiranje interkristalne korozije, vzorčenje mehanskih lastnosti.
●Nadzor procesa: spremljanje temperaturnih krivulj peči za toplotno obdelavo v realnem času, samodejno beleženje parametrov gradientnega kaljenja.
●Inšpekcijski pregled končnega izdelka: 100-odstotni dimenzijski pregled, 10-odstotno testiranje z magnetnimi delci ali testiranje s penetrantom, vzorčenje serije za razpočni tlak.
●Pričevanje tretjih oseb: na zahtevo je mogoče organizirati testiranje prič na kraju samem s strani SGS, BV ali drugih agencij.

Možnosti prilagajanja:

●Različni razredi nerjavnega jekla (304, 316, 316L, 2205 itd.)
●Nestandardne velikosti in posebne stopnje tlaka
●Zasebno označevanje (lasersko označevanje, pakiranje po meri)
●Prilagodljiva najmanjša količina naročila - najmanjše naročilo enega kosa

Tehnična servisna podpora

Longan nudi celovite tehnične storitve za ploščate prirobnice iz nerjavečega jekla, ki zajemajo celoten postopek od svetovanja pri izbiri do poprodajne podpore:

● Podpora pri izbiri in oblikovanju:Strokovna inženirska ekipa lahko zagotovi optimizirane predloge izbire za stopnjo tlaka prirobnice, razred materiala in vrsto tesnilne površine na podlagi strankinega delovnega tlaka, korozivnosti medija, temperaturnega območja in pogojev namestitve. Za nestandardne velikosti ali posebne delovne pogoje je mogoče zagotoviti poročila analize končnih elementov (FEA).

● Storitve vzorčenja in testiranja:Mednarodni kupci se lahko prijavijo za brezplačne vzorce (pristojbina za vzorec se vrne, prevoz krije kupec). Longanova tovarna je opremljena s 3000-tonskim tlačnim preskusnim strojem, preskusno napravo za ciklično utrujenost, nizkotemperaturnim udarnim testerjem -80 °C in komoro za simulacijo globokomorske visokotlačne korozije. Stranke so lahko na kraju samem priča preskusom porušitvenega tlaka, cikličnim preskusom utrujenosti ali preskusom v ekstremnih okoljih. Poročila o preskusih izda notranji laboratorij s kvalifikacijami CNAS.

● Usklajevanje testiranja s strani tretjih oseb:Na zahtevo stranke se lahko mednarodno priznane agencije, kot so SGS, BV in TÜV, naročijo za preverjanje učinkovitosti izdelka, vključno z analizo kemične sestave, testiranjem mehanskih lastnosti, neporušitvenim testiranjem (MT/PT/UT) in tlačnim testiranjem. Poročila o preskusih so dostavljena z blagom.

● Navodila za namestitev in vzdrževanje:Na voljo so kitajski in angleški priročniki za namestitev in vzdrževanje (PDF), vključno z izbiro tesnil, tabelami navora prednapetosti vijakov, koraki za zategovanje lukenj za dvojne stožce in točkami rednih pregledov. Za stranke, ki kupujejo v velikem obsegu, je mogoče zagotoviti usposabljanje za namestitev na kraju samem ali video navodila.

● Poprodajna sledljivost kakovosti:Vsaka prirobnica ima edinstveno serijsko številko. Prek sistema za povpraševanje po naročilu na spletnem mestu Longan je mogoče na spletu izslediti certifikate o materialih, krivulje toplotne obdelave, poročila o dimenzijskih pregledih in zapise o preskusih. Garancijska doba izdelka je 18 mesecev (od datuma odpreme). Za puščanje ali poškodbe, ki jih povzročijo proizvodne napake med garancijskim obdobjem, Longan zagotavlja brezplačno zamenjavo.

● Mehanizem hitrega odziva:Na tehnične poizvedbe odgovorimo v 4 urah, predhodne načrte za obravnavanje težav s kakovostjo pa zagotovimo v 24 urah. Standardno založeni izdelki so odposlani v 3 delovnih dneh, izdelki po meri pa imajo dobavni rok 15-30 dni.

Mednarodni kupci lahko pošljejo tehnične zahteve Longanovi prodajni ekipi, da dobijo brezplačne vzorce in strokovne tehnične nasvete proizvodne ekipe.

pogosta vprašanja

V: Kakšno je življenje, odporno proti koroziji, v okoljih z morsko vodo?
O: Glede na pospešeni korozijski test standarda ASTM G111-97 je 30-letna ekvivalentna stopnja korozije samo 0,03 mm/leto. Na podlagi te stopnje življenjska doba prirobnice, odporna proti koroziji, daleč presega običajno življenjsko dobo projektiranja (običajno 20–30 let) in lahko izpolni zahteve celotnega življenjskega cikla priobalnih ploščadi in globokomorskega inženiringa.

V: Kakšna je razlika med tem izdelkom in navadnimi prirobnicami iz nerjavečega jekla?
O: Razlika je v treh osnovnih tehnologijah: strukturi bioničnega satja (65-odstotno povečanje upogibne trdnosti), procesu gradientnega kaljenja (optimizirana porazdelitev lastnosti materiala) in vgrajenem ojačitvenem obroču iz titanove zlitine (meja tečenja 1250 MPa). Običajne prirobnice iz nerjavečega jekla nimajo ultravisoke nosilnosti, medtem ko lahko Longanov izdelek prenese razpočni tlak 42 MPa in ustreza aplikacijam z ultra visokim pritiskom, kot so črpalke za lomljenje plina iz skrilavca.

V: Za katere ekstremne temperaturne pogoje je primeren?
O: Pri izjemno nizkih temperaturah -70 °C Charpyjeva udarna energija doseže 89J, kar je veliko več od nacionalne standardne zahteve ≥34J. To je posledica optimizacije nizkotemperaturne žilavosti materiala s postopkom gradientnega kaljenja, zaradi česar je primeren za težka okolja pri nizkih temperaturah, kot so polarni cevovodi in transport LNG. Hkrati pri visokih temperaturah (npr. 200 °C) gradientno kaljen material še vedno ohranja visoko trdnost.

V: Ali lahko Longan zagotovi izdelek iz različnih razredov nerjavnega jekla?
O: Da. Longan se zanaša na celoten proizvodni sistem svoje lastne tovarne in podpira proizvodnjo po meri različnih materialov iz nerjavečega jekla (304, 316, 316L, 2205 duplex nerjaveče jeklo itd.). Mednarodni kupci lahko pošljejo posebne tehnične zahteve za pridobitev brezplačnih vzorcev in strokovnih nasvetov proizvodne ekipe. Podjetje se nahaja na naslovu št. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province. Oskrba s surovinami je odvisna od Tsingshan Holding Group, ki tvori celoten sistem proizvodnje in dobave.

V: Kako je mogoče preveriti odpornost proti koroziji izdelka?
O: Longan lahko strankam zagotovi preskuse simulacije globokomorske korozije v skladu s standardom ASTM G111-97 ali na zahtevo stranke naroči laboratorije tretjih oseb za preskuse intergranularne korozije, teste s slanim pršenjem itd. Poročila o preskusih so priložena izdelku, stranke pa so lahko tudi prisotne procesu testiranja v tovarni.

Povzetek:Longanova ploščata prirobnica iz nerjavečega jekla združuje prednosti odpornosti proti koroziji nerjavečega jekla s tremi osnovnimi tehnologijami: bionično strukturo satja, procesom gradientnega kaljenja in vgrajenim ojačitvenim obročem iz titanove zlitine. Odlično se obnese v ekstremno korozivnih okoljih in delovnih pogojih pod ultra visokim pritiskom. Prejela je certifikat API 6A PSL 3G in je idealna izbira prirobnice za naftni in plinski inženiring na morju, globokomorsko vrtanje in korozivne cevovode z ultra visokim pritiskom. Pošljite svoje zahteve za brezplačne vzorce in strokovne ponudbe.
