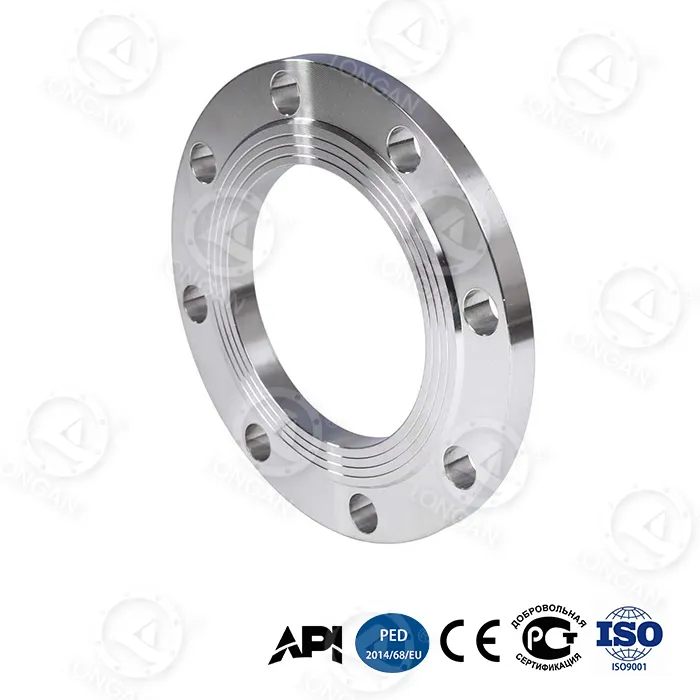

ravna dvignjena čelna prirobnica

Nehajte skrbeti zaradi neusklajenosti tesnil pri naknadnih vgradnjah cevovodov ali sistemih mešanih prirobnic. Longanova ploščata dvignjena čelna prirobnica združuje celoten zunanji obroč z rahlo dvignjeno sredinsko tesnilno cono – tako da lahko uporabite tesnila FF ali RF, ne da bi spreminjali cevovod. Ta prirobnica, izdelana v Longanovem lastnem obratu Wenzhou pod strogim nadzorom kakovosti, uporablja gradientno kaljeno visokoogljično jeklo in jedro iz bioničnega satja za doseganje 42 MPa porušitvenega tlaka pri DN300 (280 % nad nacionalnim standardom) in 65 % večjo upogibno odpornost kot običajne prirobnice. Certificiran API 6A PSL 3G.

Poudarki izdelka

● Hibridna zasnova tesnilne površine:To je najbolj značilna značilnost prirobnice z ravnim dvignjenim obrazom. Osrednje območje tesnilne ploskve je rahlo dvignjeno (podobno kot RF), zunanje območje pa sega do lukenj za vijake (podobno kot FF). Prednosti vključujejo:1.Samodejno centriranje tesnila za hitrejšo namestitev;2.Bolj enakomerna porazdelitev napetosti tesnilnega kontakta, izogibanje preobremenitvi robov tradicionalnega RF;3.Združljivo tako s tesnili s polno površino kot tudi s tesnili z dvignjeno stranjo, kar omogoča prilagodljivo zamenjavo na mestu.

● 65 % povečanje upogibne trdnosti:Zaradi strukture bioničnega satja je prirobnica lažja in trša, še posebej primerna za vzdržljivost upogibnih momentov cevovoda.

● Ultravisokotlačni ležaj:Razpočni tlak DN300 42MPa je 2,8-krat večji od tlaka pri tradicionalnih prirobnicah (≤15MPa). Življenjska doba ciklične utrujenosti 20.000 ciklov pri 35MPa daleč presega industrijske standarde.

● Ekstremna toleranca okolja:Energija udarca pri -70 °C 89J, stopnja globokomorske korozije 5000 m 0,03 mm/leto, 120 m/s obrabe peska in prahu ≤8 μm.

● Inteligentna varnost:Indikatorska plast nano-cirkonijevega oksida (opozorilo o spremembi barve, ko je debelina <0,1 mm) + dvojno stožčasta luknja za vijak (zmanjšanje prednapetosti ≤5 %).

Procesi izdelkov

● Obdelava tesnilne površine:Uporablja se natančno CNC struženje, pri čemer dvignjena višina sledi standardnim dimenzijam RF ASME B16.5 (1,6 mm do 6,4 mm za razred 150~1500), vendar dvignjena korenina gladko prehaja na celotno stran prirobnice. Površinska hrapavost Ra ≤3,2 μm zagotavlja dober stik tesnila.

● Gradientno dušenje:Visokoogljično jeklo je podvrženo nadzorovanemu hlajenju, da se oblikuje stopenjska struktura s površinsko trdoto 45–50 HRC in žilavostjo jedra ≥30J (pri -70 °C).

● Struktura satja:Bionična šesterokotna mreža znotraj telesa prirobnice, optimizirana z analizo končnih elementov, zagotavlja 65 % večjo togost pri enaki teži.

● Ojačitveni obroč iz titanove zlitine:Obroč Ti-6Al-4V (meja tečenja 1250 MPa) je vdelan v vrat z interferenčnim prileganjem, kar preprečuje širjenje vratu pod visokim pritiskom.

● Nadzor kakovosti:100 % pregled dimenzij, 10 % testiranje magnetnih delcev, naključno testiranje porušitve na serijo. Na voljo so certifikati o sledljivem materialu in krivulje toplotne obdelave.

Scenariji uporabe

Zaradi hibridne zasnove tesnilne površine prirobnice z ravnim dvignjenim obrazom je še posebej primerna za naslednje scenarije:

Scenarij	Točka bolečine s tradicionalnimi prirobnicami	Rešitev s tem izdelkom
Prenova starega cevovoda	Originalni sistem lahko meša FF in RF prirobnice, tesnila niso zamenljiva	Hibridna tesnilna površina je združljiva z obema vrstama tesnil, sprememba cevovoda ni potrebna
Visokotlačni plinski mediji	RF tesnila prirobnic lahko ekstrudirajo pod nihanjem tlaka	Zunanji ravni del zagotavlja dodatno podporo, ki preprečuje lezenje tesnila
Nizkotlačni cevovodi velikega premera	Prirobnice FF zahtevajo tesnila polne velikosti, visoki stroški	Dvignjen del omogoča uporabo standardnih RF tesnil, kar zmanjšuje zalogo rezervnih delov
Globokomorska/polarna okolja	Enojna tesnilna površina pušča po termičnem ciklu	Dvoconsko tesnjenje (dvignjeno + ravno) zagotavlja odvečne tesnilne poti

Posebna področja uporabe vključujejo:

● Izhodni cevovodi črpalke za lomljenje plina iz skrilavca(35-70MPa pulzirajoči tlak)
● Priključki na ustih vrtin ploščadi za globokomorsko vrtanje(globina vode 5000 m)
● Prejemni terminali za LNG(-70°C nizka temperatura)
● Cevovodi za kisle medije božičnega drevesa na morju(H₂S/CO₂)

Poprodajne storitve

● Brezplačni vzorci:Mednarodni kupci se lahko prijavijo za en brezplačni vzorec (vračljiva pristojbina za vzorec, poplačilo tovora) za testiranje namestitve in preverjanje tesnjenja.

● Navodila za namestitev:Na voljo so kitajski/angleški priročniki za namestitev, vključno z vrednostmi navora za različne materiale tesnil (grafit, spiralno navito, PTFE). Na voljo je video vodenje na daljavo.

● Tehnično svetovanje:Inženirska ekipa odgovori na vprašanja o izbiri in ujemanju tesnil v 4 urah.

● Sledljivost kakovosti:Vsaka prirobnica ima edinstven ID, poročila o preskusih pa lahko preverite na uradni spletni strani.

● Garancija:18 mesecev, brezplačna zamenjava za proizvodne napake.

● Testiranje tretjih oseb:Na zahtevo je mogoče organizirati tlačno testiranje SGS/BV na kraju samem.

Zakaj izbrati Longan

1. Edinstven dizajn tesnilne površine:Večina prirobnic na trgu je čistih FF ali čistih RF. Naša prirobnica s ploščato dvignjeno čelno stranjo vam omogoča, da dosežete enakomernost napetosti FF in zanesljivost tesnjenja RF brez spreminjanja vrste tesnila. Posebej je primeren za projekte naknadne vgradnje, kjer je originalni cevovod lahko FF ali RF – ta izdelek je združljiv z obema.

2. Stroškovna prednost celotnega življenjskega cikla:30-letni skupni strošek je le 6200 USD, kar je 66 % prihranka v primerjavi s tradicionalnimi prirobnicami pri 18.500 USD. Čas posamezne zamenjave je 2,5 ure (tradicionalno 8 ur), letna pogostost vzdrževanja je 0,7-krat (tradicionalno 3,2-krat).

3. Popolno certificiranje:API 6A PSL 3G, primeren za scenarije z ultra visokim tlakom s plinastima medijema H₂S in CO₂.

4. Preverljivi resnični podatki:Vsi kazalniki uspešnosti so na voljo za testiranje na kraju samem, ki ga spremljajo stranke. Na voljo so brezplačni vzorci.

5. Hiter odziv:Standardni izdelki so odposlani v 3 dneh, izdelki po meri v 15-30 dneh.

Povzetek: Longanova ploščata dvignjena čelna prirobnica s svojo hibridno zasnovo tesnilne ploskve rešuje boleče točke tradicionalnih prirobnic pri združljivosti tesnil, porazdelitvi napetosti in visokotlačnem tesnjenju. V kombinaciji z bionično strukturo satja, gradientnim kaljenjem in ojačevalnim obročem iz titanove zlitine so njegova upogibna trdnost, porušitveni tlak in življenjska doba ob utrujenosti močno izboljšani. Zaradi certificiranja API 6A PSL 3G in 66-odstotnega znižanja stroškov celotnega 30-letnega življenjskega cikla je idealna izbira za plin iz skrilavca, globokomorsko inženirstvo in kompleksne cevovodne sisteme. Pošljite svoje zahteve za brezplačne vzorce in profesionalne rešitve za tesnjenje.

pogosta vprašanja

V: Ali lahko ploščata dvignjena čelna prirobnica nadomesti obstoječo RF prirobnico?
O: Da. Dokler se nazivni tlak in velikost ujemata, lahko neposredno nadomesti RF prirobnico, originalno RF tesnilo pa se lahko še naprej uporablja. Če je nasprotna prirobnica FF, je potrebno tesnilo s celotno površino, vendar je ravna površina tega izdelka dovolj velika, da je popolnoma združljiva.

V: Ali ta hibridna tesnilna površina zahteva posebna tesnila?
O: Ne. Še naprej lahko uporabljate standardna RF tesnila ASME B16.21 (npr. spiralno navita z notranjim obročem) ali tesnila FF (grafitna tesnila s celotno površino). Naši testi kažejo, da je tesnjenje obeh vrst tesnil na tej prirobnici boljše od tradicionalnih enojnih tesnilnih ploskev.

V: Ali se bodo vijaki zrahljali pod utripajočim pritiskom 35 MPa?
O: Ta izdelek uporablja dvojne stožčaste luknje za vijake. Pri nihanju 35MPa je slabljenje prednapetosti ≤5%, medtem ko imajo tradicionalne okrogle luknje slabljenje ≥20%. Priporočamo uporabo hidravličnega momentnega ključa v križnem vzorcu s tremi stopnjami. Lahko zagotovimo tabelo za izračun navora.

V: Ali je mogoče zagotoviti različne materiale, kot je nerjavno jeklo?
O: Da. Standardni material za ta izdelek je gradientno kaljeno visokoogljično jeklo, na zahtevo pa je na voljo tudi 316L, dupleksno nerjavno jeklo itd. Ista satasta struktura in ojačitveni obroč iz titanove zlitine veljata tudi za nerjavno jeklo.

V: Kako lahko preverimo vaš trditveni porušitveni tlak 42MPa?
O: Pozdravljamo stranke, da so priča porušitvenim testom v naši tovarni. Izdelke iz običajne zaloge vsako četrtletje naključno vzorčimo, poročila o preskusih pa so shranjena na naši spletni strani. Za svoj vzorec lahko zahtevate tudi ločen test; stroške krijemo mi (vzorec je treba vrniti).
