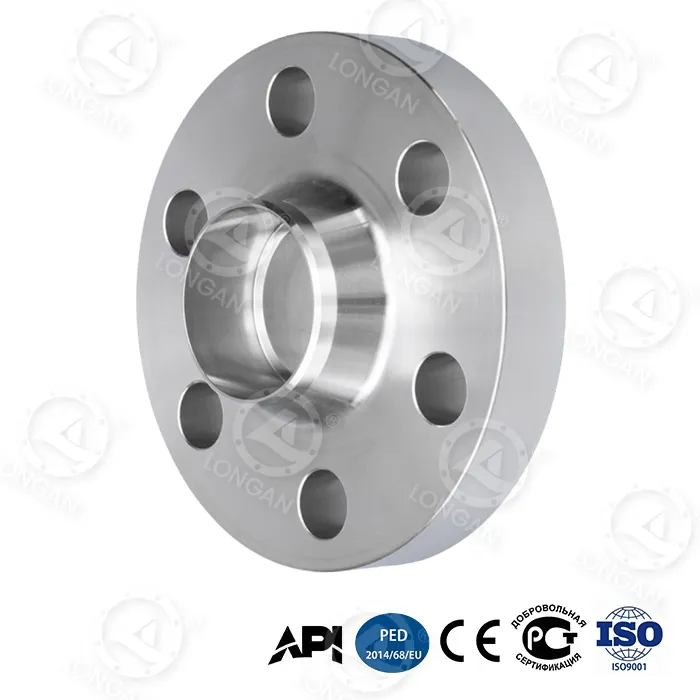

Prirobnica za sočelno varjenje vratu 304

Tehnične specifikacije

1. Certificiranje materiala (ASTM A182 F304)

Preizkusni primer funkcije standardne vrednosti elementa

Ni 8,0 ~ 11,0 % Stabilnost avstenita 9,2 %

C ≤0,08% - 0,05%

Cr 18,0~20,0% Zaščita pred oksidacijo in korozijo 18,8% (spektrometer)

2. Tlak-temperatura

Temperatura (°C) Razred 150 (bar) Razred 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mehanske lastnosti

Parameter 304 Standardna osnova vrednosti prirobnice

Toleranca notranjega premera (NPS 12") ±0,25 mm ASME B16.5 Tabela 5

Natezna trdnost 515 MPa ASTM A182

Meja tečenja 205 MPa ASTM A182

Odstopanje središča kroga luknje za vijake ±0,8 mm MSS SP-44

Veljavni scenariji

Priporočeni scenariji Dopustni mediji Prepovedani scenariji Alternativne rešitve

Nizkotlačni stisnjen zrak Suh zrak (rosišče <-40°C) Vlažen zrak, ki vsebuje žveplo Ponikljano ogljikovo jeklo

Prehrambena oprema Mlečni izdelki, sok (pH>4,5) Razkužila, ki vsebujejo klor 316L prirobnica

Komunalna oskrba z vodo Sveža voda, pitna voda Morska voda/voda z visoko vsebnostjo klora (>50ppm Cl⁻) 316 prirobnica

HVAC Vroča voda (<80°C), para Klorovodikova kislina/žveplova kislina (pH<4) Zlitina Hastelloy

Zakaj izbrati prirobnico za sočelno varjenje vratu 304?

1. Nižji stroški

Material Cena na enoto (referenčna vrednost) Življenjska doba Obsežni stroški (10 let)

316 prirobnica 2,3x 15 let + 1,2x

304 Prirobnica za sočelno varjenje vratu 1,6x 10 let + 1,0x

Prirobnica iz ogljikovega jekla 1,0x 2 leti (puščanje rje) 2,8x

2. Prednosti strukturne zasnove

Natančnost tesnilne površine: RF površinska hrapavost prirobnice za varjenje vratu iz nerjavečega jekla 304 je 125–250 μin Ra, kar zagotavlja zanesljivost tesnjenja tesnila.

Stožčasti prehod vratu: Zmanjšajte faktor koncentracije napetosti za 40 % in podaljšajte življenjsko dobo zvara.

3. Osnovna odpornost proti koroziji

Test s slanim pršenjem: 500 ur ni rdeče rje

Zaščitna plast iz kroma in niklja: vsebnost Cr ≥18 % tvori pasivacijski film, ki je odporen proti koroziji zaradi vode, pare in šibke kisline (pH>4,5).

Opis omejitve: Ni primerno za okolja, ki vsebujejo kloridne ione >50 ppm (kot je morska voda), in 316 je treba trenutno nadgraditi.

pogosta vprašanja

V1: Kakšna je razlika v stroških s prirobnico 316?

Odgovor: Cena 304 vratne prirobnice za sočelno varjenje je 30~35 % nižja pri enakih specifikacijah (zaradi razlike v vsebnosti niklja in molibdena). Če medij ne vsebuje kloridnih ionov/kislin, je bolj ekonomično izbrati 304.

V2: Ali se lahko 304 uporablja za zunanje cevi?

Odgovor: Pri nizki vlažnosti (<60%) RH) Lahko se uporablja dolgo časa v okolju brez soli; na obalnih/industrijskih območjih je potreben protikorozijski premaz, sicer lahko v 2-3 letih pride do luknjanja.
